樓主  發表于: 2008-01-23 13:53
圖片：

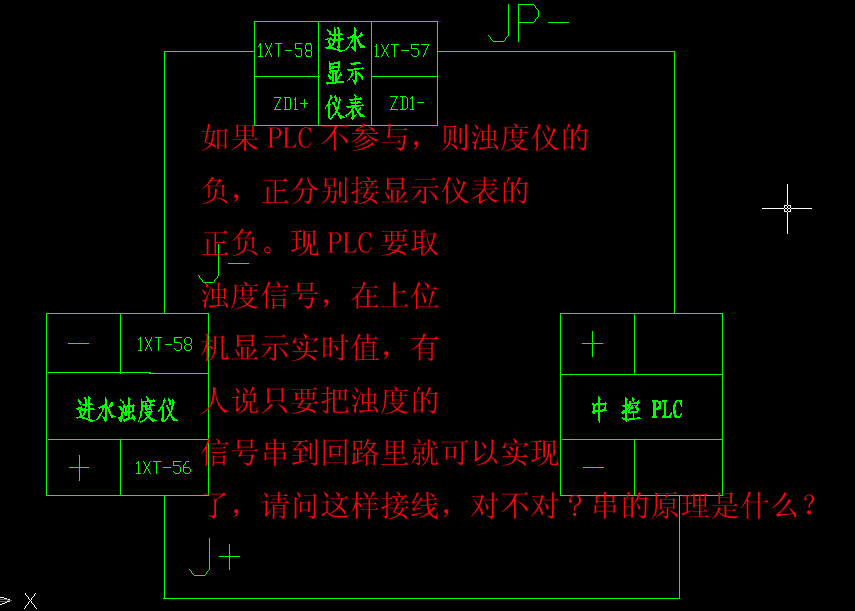

水處理工程上現場有濁度儀采集信號，配電室顯示現場濁度值，中控室的上位機也要實時顯示現場濁度值，具體問題見圖
foxplc
水到渠成
級別: 家園常客
精華主題: 2 篇
發帖數量: 550 個
工控威望: 628 點
下載積分: 4239 分
在線時間: 112(小時)
注冊時間: 2007-08-09
最后登錄: 2021-11-22
查看foxplc的 主題 / 回貼
1樓  發表于: 2008-01-23 13:57
雙擊圖片會看的清楚些
foxplc
水到渠成
級別: 家園常客
精華主題: 2 篇
發帖數量: 550 個
工控威望: 628 點
下載積分: 4239 分
在線時間: 112(小時)
注冊時間: 2007-08-09
最后登錄: 2021-11-22
查看foxplc的 主題 / 回貼
2樓  發表于: 2008-01-26 11:59
有現場調試的朋友請幫幫忙
sjm213
有小知識，無大學問。
級別: 論壇版主

精華主題: 7 篇
發帖數量: 5288 個
工控威望: 7514 點
下載積分: 160640 分
在線時間: 3230(小時)
注冊時間: 2007-11-21
最后登錄: 2025-05-18
查看sjm213的 主題 / 回貼
3樓  發表于: 2008-01-26 13:01
前期也是為其所擾。

還是提供儀表、濁度儀、PLC的稍微詳細點的資料。

如果膽量足夠的話，可以串上電阻按照該線路接上試試。
foxplc
水到渠成
級別: 家園常客
精華主題: 2 篇
發帖數量: 550 個
工控威望: 628 點
下載積分: 4239 分
在線時間: 112(小時)
注冊時間: 2007-08-09
最后登錄: 2021-11-22
查看foxplc的 主題 / 回貼
4樓  發表于: 2008-01-26 13:49
還是有對未知世界感興趣的人呢！特奉上全套資料
附件： 一套600T凈水器控制柜電路圖.rar (998 K) 下載次數:77
網站提示: 請不要用迅雷下載附件，容易出錯
foxplc
水到渠成
級別: 家園常客
精華主題: 2 篇
發帖數量: 550 個
工控威望: 628 點
下載積分: 4239 分
在線時間: 112(小時)
注冊時間: 2007-08-09
最后登錄: 2021-11-22
查看foxplc的 主題 / 回貼
5樓  發表于: 2008-01-26 14:09
濁度儀資料
sjm213
有小知識，無大學問。
級別: 論壇版主

精華主題: 7 篇
發帖數量: 5288 個
工控威望: 7514 點
下載積分: 160640 分
在線時間: 3230(小時)
注冊時間: 2007-11-21
最后登錄: 2025-05-18
查看sjm213的 主題 / 回貼
6樓  發表于: 2008-01-26 14:36
這樣就相當于儀表給出了電源，通過傳感器、PLC之后才返回儀表。單純獲取電流應該是可以的，但顯示值與原來的顯示值可能不一樣了。需要校正。

另外這個接法的正負關系沒有看懂。

附上S7-200_EM231的二線制、四線制、電壓測量的模擬量接線方法。
S7-200_EM231c.doc (109 K) 下载次数:90
foxplc
水到渠成
級別: 家園常客
精華主題: 2 篇
發帖數量: 550 個
工控威望: 628 點
下載積分: 4239 分
在線時間: 112(小時)
注冊時間: 2007-08-09
最后登錄: 2021-11-22
查看foxplc的 主題 / 回貼
7樓  發表于: 2008-01-26 16:50
（1）儀表有修正值可以調整正負偏差

（2）關于正負關系我也不懂，只知道從濁度儀出來的信號4-20mA有兩根線應該是兩線制了吧，對

    于濁度儀來說是輸出，接入顯示儀表的電流輸入，如果不經過PLC，那就直接正對正，負對負

    接上就好了，多了PLC問題就復雜了，我也問過別人說是要把從濁度儀出來的信號串到一起，

    他就舉了一個電池串連的例子。不知那里有關于這方面的資料書籍可參考

（3）《S7-200_EM231的二線制、四線制、電壓測量的模擬量接線方法》也正是我的空白細讀再探

    討，對于線制問題我想是針對PLC模擬量模塊的
編程學習
做人要厚道
級別: 家園常客
精華主題: 0
發帖數量: 980 個
工控威望: 764 點
下載積分: 10438 分
在線時間: 212(小時)
注冊時間: 2007-04-23
最后登錄: 2025-04-24
查看編程學習的 主題 / 回貼
8樓  發表于: 2008-01-31 20:24

chenjun2k
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看chenjun2k的 主題 / 回貼
9樓  發表于: 2008-02-01 09:31
你的是一個電源設備解兩個用電設備（儀表，PLC輸入），你的是電流信號源了，比如說4-20MA了，電流串連，電壓并連了。
foxplc
水到渠成
級別: 家園常客
精華主題: 2 篇
發帖數量: 550 個
工控威望: 628 點
下載積分: 4239 分
在線時間: 112(小時)
注冊時間: 2007-08-09
最后登錄: 2021-11-22
查看foxplc的 主題 / 回貼
10樓  發表于: 2008-02-03 18:03
怎樣串呢？
