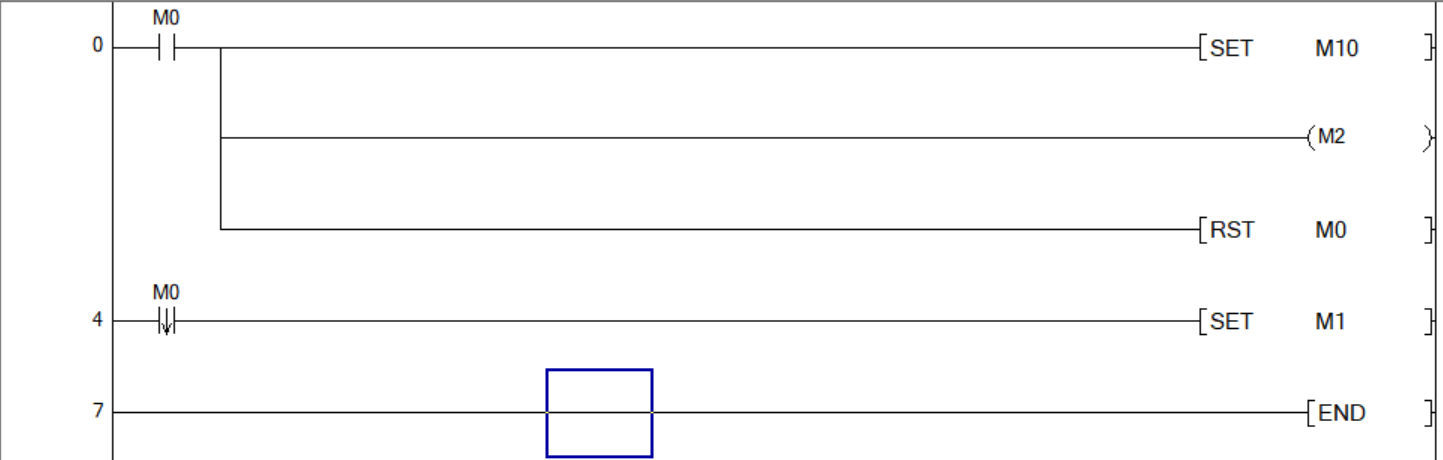

如圖所示
觸發M0  然后用M0的下降沿信號觸發M1
但是M1始終ON不了
是什么原因呢? 有沒大神講解一下

ldf m0  set m1  要放在第一行

M0前面復位掉了，PLC是順序掃描的

三菱沒有把脈沖觸發過程展示出來，在西門子中比較好
原理都是通過對比前面狀態來決定

前面RST了M0,  導致M0下降沿沒有接收過有效信號，自然不會有下降沿

IJYHUIYIUY

下降沿是從ON到OFF觸發，你的程序觸發了M0又置位了M0，所以到下降沿這里始終M0是OFF的。

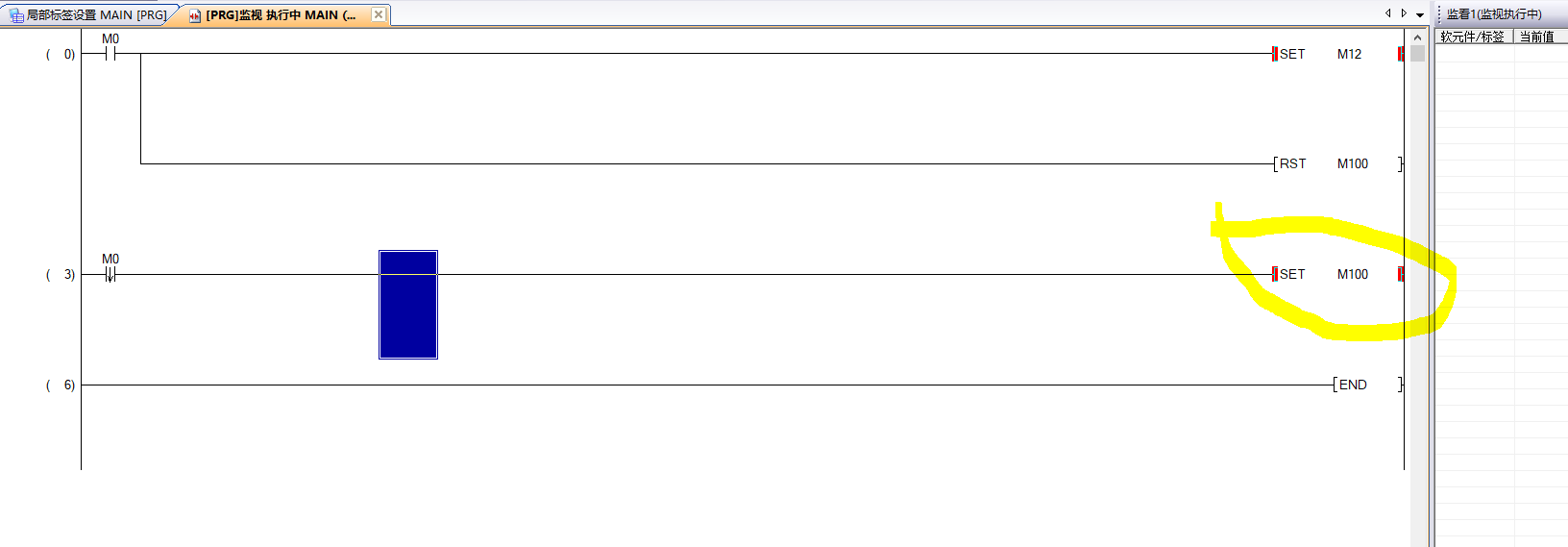

把下降沿這行放到第一行，這樣M0 ON的狀態先記錄，后面M0復位，到第二個周期下降沿就能觸發。

引用

引用第1樓小白來巡山嘍于2025-06-05 19:11發表的  :
ldf m0  set m1  要放在第一行

或者將LDF M0改成M2

引用

引用第1樓小白來巡山嘍于2025-06-05 19:11發表的  :
ldf m0  set m1  要放在第一行

是的 放第一行就可以  但是M0有一個接通到斷開的過程為什么 放在最后一行的下降沿脈沖就不行

六樓已經解釋的很清楚了

引用

引用第8樓a921902990于2025-06-06 09:40發表的  :

是的 放第一行就可以  但是M0有一個接通到斷開的過程為什么 放在最后一行的下降沿脈沖就不行

1.先      ON       M0
2.再      RST     M0
3.最后 下降沿   M0

單步運行的邏輯去想，
第二步的時候就RST了，
第三步的時候M0 是OFF 的狀態，哪來的下降沿信號

M0、ON了后又、自己把自己復位了
