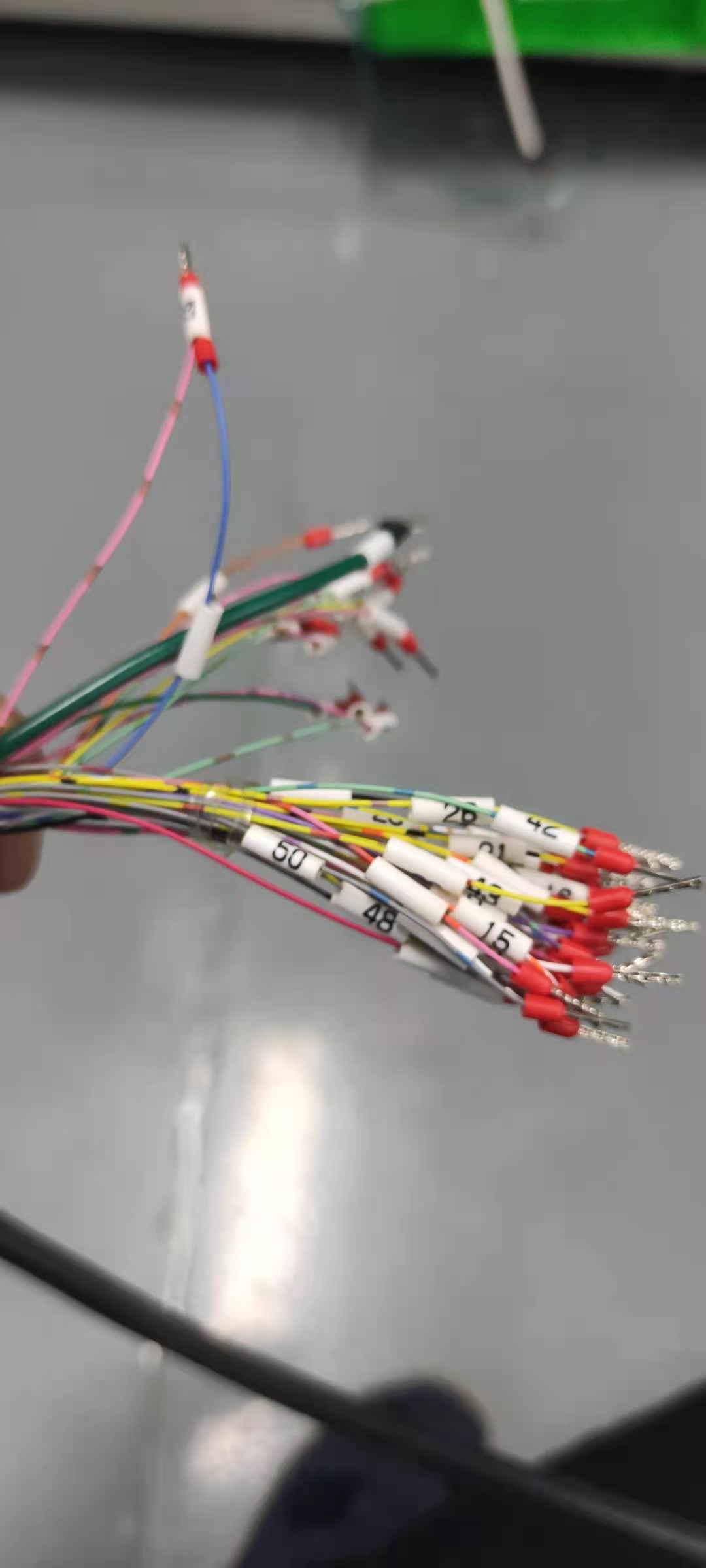

如圖，買的焊好的50針的IO線，剩下的不用的線直接捆在一起，放在線槽里，不用擔心短路啥的嗎？
伺服接線如下
3    脈沖正    24V+
5    方向正    24V+
7    24V+    24V+
34    S-RDY-    0V
36    ALM-    0V
38    定位完成-    0V
41    COM-    0V
4    脈沖輸出口    PLC輸出
6    方向輸出口    PLC輸出
29    伺服使能    PLC輸出
31    報警復位    PLC輸出
35    S-RDY+    PLC輸入
37    ALM+    PLC輸入
39    定位完成+    PLC輸入

另外，接了給PLC的報警信號、ready、定位完成，PLC輸出的報警復位、使能，使能都是一直導通的。使能、ready、定位完成程序里都沒用上，以后是不是沒有必要接線了。

不要的線，最好把端子剪掉，我就出現過，碰在一起，電機一直在亂動

端子剪掉，還是有可能連在一起吧，如果不減的話，肯定會有連在一起的。我在想要不要用熱縮管，把不用的都套起來。

不用的線單獨用絕緣膠帶把端部包好

不用的端子最好要處理。

引用

引用第3樓冠軍歐洲于2021-03-30 13:13發(fā)表的  :
端子剪掉，還是有可能連在一起吧，如果不減的話，肯定會有連在一起的。我在想要不要用熱縮管，把不用的都套起來。

我都直接剪掉的，全部剪齊，用扎帶捆下，就不會短一起了，我有機臺就這樣用的

1、最好剪掉，并且封好口，以免短路。
2、如果量大，訂做的時候讓做線的人只焊要的那些。

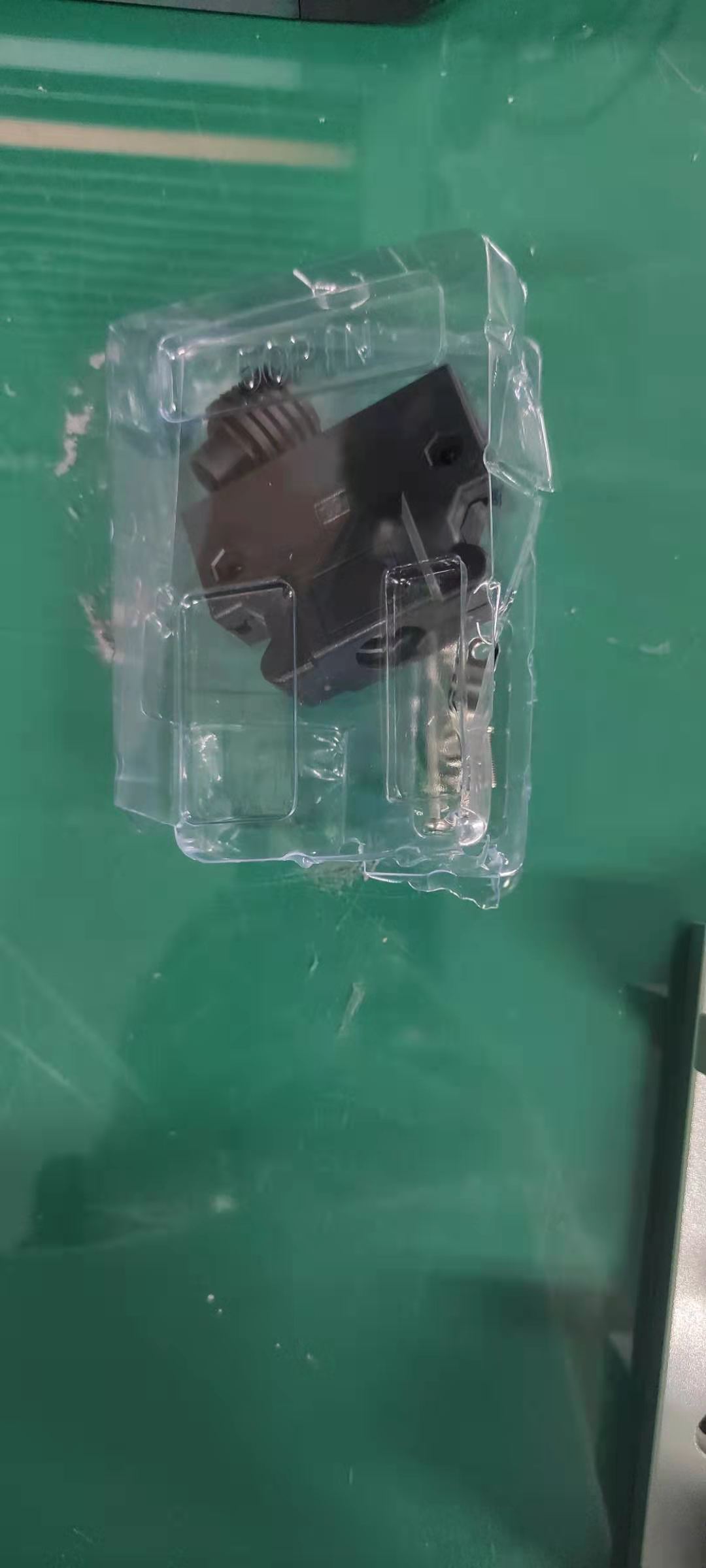

這個需要自己焊的插頭，買松下伺服控制器，原裝是不會帶的吧.

引用

引用第8樓冠軍歐洲于2021-03-30 13:26發(fā)表的  :
[attachment=253964]
這個需要自己焊的插頭，買松下伺服控制器，原裝是不會帶的吧.

原裝的肯定會有

買一些終端頭套來，包好鉗緊就是啊！

多余的剪掉，防止短路。


還有個建議，3和5接24V+改成1和2接24V+

3和5接24V+，脈沖4和方向6要加個2.2K電阻

1和2接24V+，脈沖4和方向6不用加個2.2K電阻，直接接PLC
