視覺測量技術是現代化工業的基礎技術之一，是保證產品質量的關鍵。在線測量可以及時地得到產品的測量信息，并實時反饋給生產設備，來改進工藝、提高制造精度、降低廢品率。由于科學技術向微小領域發展，制造業要求的測量精度也在不斷提高，由微米級向納米級發展。現代檢測技術要能適應快速發展的制造業，視覺龍也在不斷拓展新的測量原理和測試方法。

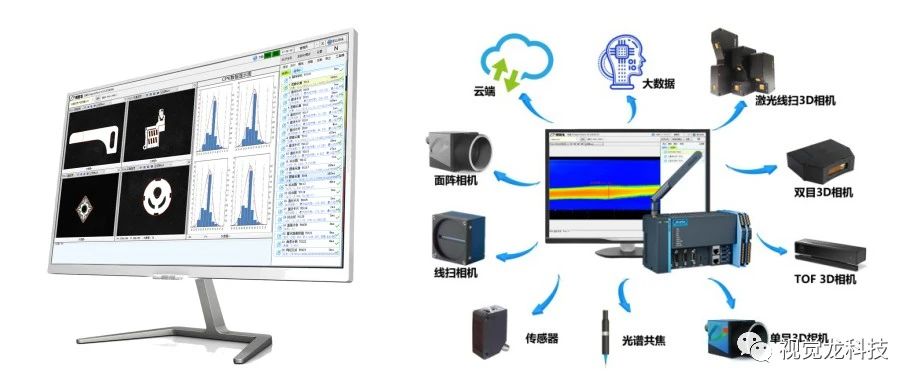

該技術已經融入到通用型產品“龍睿智能相機V3.2”，結合了傳統2D視覺技術、3D視覺技術、彩色視覺技術和深度學習技術，可以解決視覺檢測、定位、測量和讀碼的綜合類應用。
下面我們來介紹“龍睿智能相機V3.2”增強的測量工具吧。
距離計測

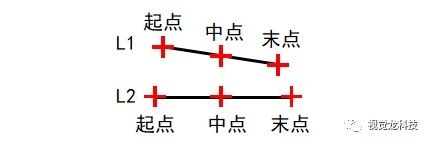

計算直線L1中起點、中點、末點到直線L2的垂直距離，含方向。
計算直線L1中起點、中點、末點到直線L2起點、中點、末點的距離。
計算圓心（x、y）到直線L1/L2的距離，含方向。

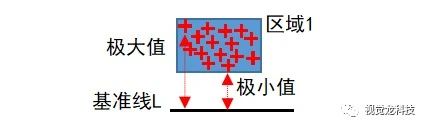

基準距離極值
計算區域1內的白斑/黑斑到基準線最大極值或者最小極值。
角度計測
計算直線L1與直線L2的夾角（銳角或者鈍角）。
兩線交點
計算直線L1與直線L2的交點（x、y）。

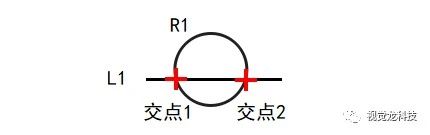

線圓交點
計算直線L1與圓R1的交點（x、y）。
圓圓交點
圓R1與圓R2的交點（x、y）。
點線垂足
計算直線L1中起點、中點、末點到直線L2的垂足位置（x、y）。
點圓切點
計算點P1到圓R1的切點位置（x、y）。
點平行線
計算直線L1過點P1的平行線L2。
點圓極值
點P1過圓心做直線L1與圓的交點，計算P1到交點1的距離，計算P1到交點2的距離。
線圓極值
過R1的圓心做直線L2與圓的交點，計算交點1到直線L1的距離，計算交點2到直線L1的距離。
平分線
計算直線L1與直線L2的平分線L3。
對稱點
計算P1點過直線L1的對稱點P2（x、y）。
數據cpk工具
CPK是Complex Process Capability index 的縮寫，是現代企業用于表示制程能力的指標。制程能力強才可能生產出質量好、可靠性高的產品。
