樓主  發表于: 2019-09-09 10:56
圖片:

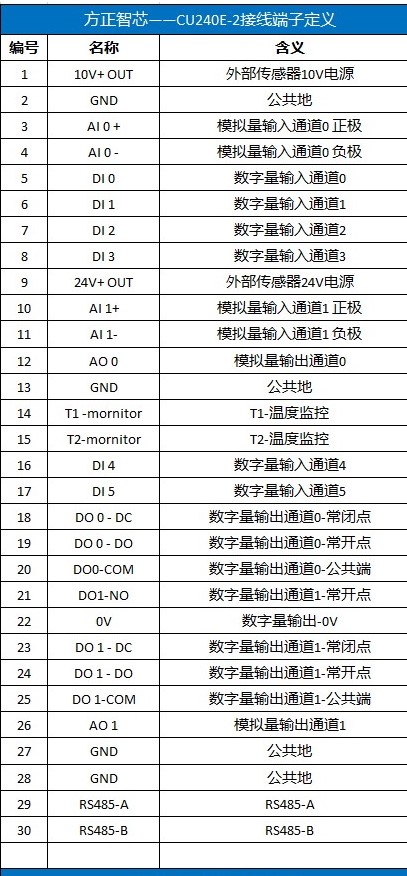

如題 端子圖在下面 還有一個問題就是S7-1200的PLC為晶體管的類型,但是輸出的COM是不是需要接一個外置24V嗎?如果不接電壓的話豈不是浪費很多點位,但如果接了電壓的話對變頻器的端子不是會燒壞嗎?因為之前三菱的E700端子控制COM端就不能接任何電壓的
陳仙子915
級別: 略有小成
精華主題: 0
發帖數量: 175 個
工控威望: 372 點
下載積分: 556 分
在線時間: 97(小時)
注冊時間: 2019-05-01
最后登錄: 2024-11-16
查看陳仙子915的 主題 / 回貼
1樓  發表于: 2019-09-09 10:58
圖片:

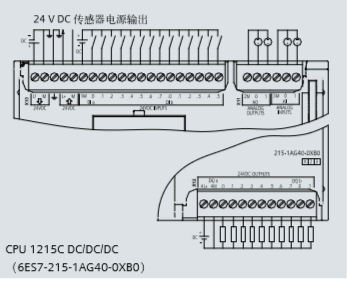

這是S7-1200的接線圖
陳仙子915
級別: 略有小成
精華主題: 0
發帖數量: 175 個
工控威望: 372 點
下載積分: 556 分
在線時間: 97(小時)
注冊時間: 2019-05-01
最后登錄: 2024-11-16
查看陳仙子915的 主題 / 回貼
2樓  發表于: 2019-09-09 10:59
來為大佬教教我
陳仙子915
級別: 略有小成
精華主題: 0
發帖數量: 175 個
工控威望: 372 點
下載積分: 556 分
在線時間: 97(小時)
注冊時間: 2019-05-01
最后登錄: 2024-11-16
查看陳仙子915的 主題 / 回貼
3樓  發表于: 2019-09-09 11:02
問題一:S7-1200如何使用端子控制G120變頻器別如何接線
問題二:變頻器不是一個頻率還有一個方向的嗎?為什么在G120變頻器上看不出來哪些端口是頻率和方向的
湛藍小爾
工控交流 Q703935819
級別: 家園常客

精華主題: 0
發帖數量: 349 個
工控威望: 642 點
下載積分: 2101 分
在線時間: 80(小時)
注冊時間: 2014-03-03
最后登錄: 2025-05-26
查看湛藍小爾的 主題 / 回貼
4樓  發表于: 2019-09-09 11:04
引用
引用樓主陳仙子915于2019-09-09 10:56發表的 西門子S1200如何如G120進行端子控制 :
如題 端子圖在下面 還有一個問題就是S7-1200的PLC為晶體管的類型,但是輸出的COM是不是需要接一個外置24V嗎?如果不接電壓的話豈不是浪費很多點位,但如果接了電壓的話對變頻器的端子不是會燒壞嗎?因為之前三菱的E700端子控制COM端就不能接任何電壓的



不知道,你想問啥?G120接線是一回事,你問西門子400的G120技術支持臺,G120的控制和PLC本身沒有任何關系,假如是端子啟動,就如你所說,三菱,也只是CW和COm短接,或者CCW和COM短接,西門子也是一樣的,問G120技術服務臺就好了。
專心搞錢
Q群943838323   博圖
Q群703935819   昆侖通態
陳仙子915
級別: 略有小成
精華主題: 0
發帖數量: 175 個
工控威望: 372 點
下載積分: 556 分
在線時間: 97(小時)
注冊時間: 2019-05-01
最后登錄: 2024-11-16
查看陳仙子915的 主題 / 回貼
5樓  發表于: 2019-09-09 12:06
請問在哪問技術服務臺?
引用
引用第4樓湛藍小爾于2019-09-09 11:04發表的  :



不知道,你想問啥?G120接線是一回事,你問西門子400的G120技術支持臺,G120的控制和PLC本身沒有任何關系,假如是端子啟動,就如你所說,三菱,也只是CW和COm短接,或者CCW和COM短接,西門子也是一樣的,問G120技術服務臺就好了。
beni
級別: 工控俠客
精華主題: 0
發帖數量: 119 個
工控威望: 2128 點
下載積分: 51928 分
在線時間: 2703(小時)
注冊時間: 2010-07-13
最后登錄: 2025-06-01
查看beni的 主題 / 回貼
6樓  發表于: 2019-09-09 23:59
要看G120的手冊來設置參數,變頻器里面的參數可以設置頻率和方向,接線要看用什么控制方式啦,它有多段控制、模擬量控制、總線控制,還有接一組變頻器報警輸出信號
陳仙子915
級別: 略有小成
精華主題: 0
發帖數量: 175 個
工控威望: 372 點
下載積分: 556 分
在線時間: 97(小時)
注冊時間: 2019-05-01
最后登錄: 2024-11-16
查看陳仙子915的 主題 / 回貼
7樓  發表于: 2019-09-10 08:25
引用
引用第6樓beni于2019-09-09 23:59發表的  :
要看G120的手冊來設置參數,變頻器里面的參數可以設置頻率和方向,接線要看用什么控制方式啦,它有多段控制、模擬量控制、總線控制,還有接一組變頻器報警輸出信號

請問多段控制該如何接線呢?
beni
級別: 工控俠客
精華主題: 0
發帖數量: 119 個
工控威望: 2128 點
下載積分: 51928 分
在線時間: 2703(小時)
注冊時間: 2010-07-13
最后登錄: 2025-06-01
查看beni的 主題 / 回貼
8樓  發表于: 2019-09-11 00:01
就是DI0-DI5這六個數字量輸入,還要設置變頻器里面的參數才行,控制方式和頻率值也要設置,S7-1200可以輸出的COM不必接外部24V電源,只需要在G120變頻器的端子31、32接一個外部輸入24V電源就可以啦
