matengfei
攻人之過勿太嚴,要思其堪受;教人以善勿過高,要令其可從。
級別: 論壇先鋒
精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的 主題 / 回貼
樓主  發表于: 2013-04-16 05:37

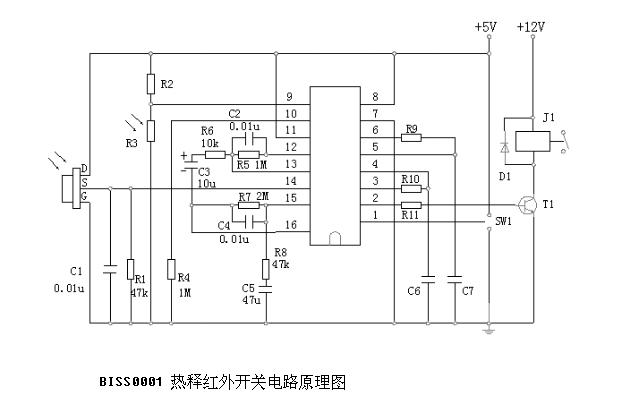

圖片:
這張電路圖中C1、R1是起什么作用的,還有從芯片的第11腳到16腳上接的電阻、電容是起什么作用的,求指教。網上雖然有關于這張電路的說明,原理圖能看懂個大概,但接線圖上出現的這兩點,我卻弄不明白。望知道的能麻煩給小弟講解一下。
wisexdh
承接電氣自動化設計、調試
級別: 略有小成
精華主題: 0
發帖數量: 348 個
工控威望: 349 點
下載積分: 1049 分
在線時間: 111(小時)
注冊時間: 2010-07-23
最后登錄: 2025-04-03
查看wisexdh的 主題 / 回貼
1樓  發表于: 2013-04-16 09:53
R1應該是用來分壓的!因為紅外熱釋電傳感器輸出的是電流信號;C1應該就是濾波的;
12、16上的電容電阻應該是震蕩電路,具體看看這個芯片的引腳說明呢!
承接電氣自動化設計、調試
QQ:346994482
淘寶店鋪:https://huaxiangzdh.taobao.com
yyjjzz
級別: 探索解密
精華主題: 0
發帖數量: 36 個
工控威望: 164 點
下載積分: 647 分
在線時間: 26(小時)
注冊時間: 2012-02-13
最后登錄: 2021-03-08
查看yyjjzz的 主題 / 回貼
2樓  發表于: 2013-04-16 10:04
R1、C1消除信號中的雜波,11、16等腳上的外圍元件的作用要結合IC芯片的功能才能搞清楚。
wwcwwc
級別: VIP會員

精華主題: 0
發帖數量: 3398 個
工控威望: 3196 點
下載積分: 70572 分
在線時間: 1607(小時)
注冊時間: 2008-04-20
最后登錄: 2025-04-28
查看wwcwwc的 主題 / 回貼
3樓  發表于: 2013-04-16 10:45
要看懂此線路,你必須找到該芯片(集成電路)用戶手冊。一般用戶手冊能夠提供大概的內部電路,結合外部連接看電路更容易理解。
樓上所說的沒有錯。
matengfei
攻人之過勿太嚴,要思其堪受;教人以善勿過高,要令其可從。
級別: 論壇先鋒
精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的 主題 / 回貼
4樓  發表于: 2013-04-17 02:29

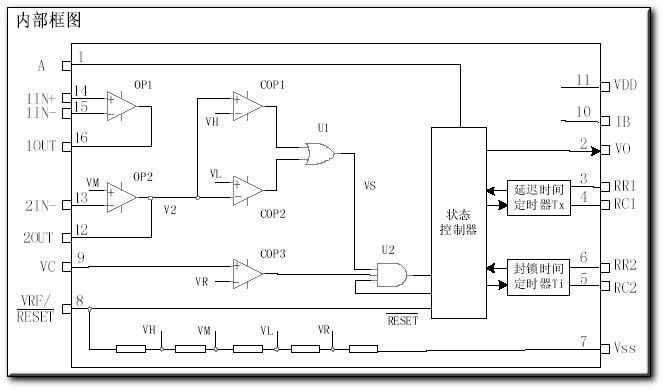

圖片:
內部電路圖和管腳說明:管腳說明

引腳名稱功能說明

1A      可重復觸發和不可重復觸發選擇端。當A為“1”時,允許重復觸發;反之,不可重復觸發

2 VO    控制信號輸出端。由VS的上跳變沿觸發,使Vo輸出從低電平跳變到高電平時視為有效觸發。在輸出延遲時間Tx之外和無VS的上跳變時,Vo保持低電平狀態。

3 RR1 輸出延遲時間Tx的調節端

4  RC1   輸出延遲時間Tx的調節端

5   RC2  觸發封鎖時間Ti的調節端

6  RR2   觸發封鎖時間Ti的調節端

7  VSS   工作電源負端

8   VRF  參考電壓及復位輸入端。通常接VDD,當接“0”時可使定時器復位

9   VC   觸發禁止端。當Vc<VR時禁止觸發;當Vc>VR時允許觸發(VR≈0.2VDD)

10  IB   運算放大器偏置電流設置端

11  VDD   工作電源正端

12   2OUT  第二級運算放大器的輸出端

13   2IN-    第二級運算放大器的反相輸入端

14    1IN+    第一級運算放大器的同相輸入端

15     1IN-    第一級運算放大器的反相輸入端

16     1OUT      第一級運算放大器的輸出端

可是就我上面提出的問題怎么理解呢?
matengfei
攻人之過勿太嚴,要思其堪受;教人以善勿過高,要令其可從。
級別: 論壇先鋒
精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的 主題 / 回貼
5樓  發表于: 2013-04-17 02:33
12-16腳上接那些電阻電容什么意思啊,起什么作用呢?
