遠程IO站：
CPU內部繼電器---------------主站模塊遠程輸入RX（緩沖存儲區）--------------------遠程IO輸入-----------外部開關信號
FROM指令 連接掃描（自動）
CPU內部繼電器---------------主站模塊遠程輸出RY（緩沖存儲區）--------------------遠程IO輸出------------外部指示燈
TO指令 連接掃描（自動）

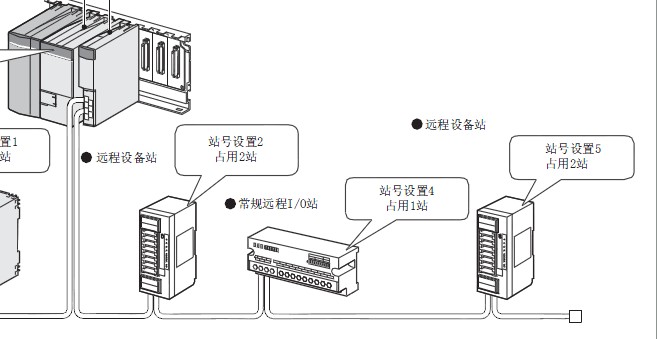

遠程設備站：
CPU內部繼電器---------------主站模塊遠程輸入RX（緩沖存儲區）--------------------IO輸入-----------外部開關信號
FROM指令 連接掃描（自動）
CPU內部繼電器---------------主站模塊遠程輸出RY（緩沖存儲區）--------------------IO輸出------------外部指示燈
TO指令 連接掃描（自動）
CPU數據寄存器1---------------主站模塊遠程設備站RWr（緩沖存儲區）--------------------遠程設備站RWr(從站模塊）
FROM指令 連接掃描（自動）
CPU數據寄存器2---------------主站模塊遠程設備站RWw（緩沖存儲區）--------------------遠程設備站RWw(從站模塊）
TO指令 連接掃描（自動）
參考FX系列PLC的CC-LINK主站和從站模塊的資料，里面有比較詳細的一些解釋，上面只是一個簡單的數據傳輸圖，以FX2N系列PLC為模板，主站模塊是FX2N-16CCL-M,遠程設備站的從站模塊是FX2N-32CCL.
其中主站模塊緩沖存儲區依據你分配的站號已經內部分配好，你只需要弄清楚它和從站之間的對應關系就可以了。
