咗臉ヅ微笑ぺ
非吾所愿,奈何已離去……
級別: 工控俠客
精華主題: 0
發帖數量: 471 個
工控威望: 2130 點
下載積分: 29832 分
在線時間: 588(小時)
注冊時間: 2017-04-08
最后登錄: 2023-07-25
查看咗臉ヅ微笑ぺ的 主題 / 回貼
12樓  發表于: 2018-01-05 15:57
引用
引用第11樓liuaihua99于2018-01-05 15:44發表的  :


不是頻率范圍的問題,是脈沖信號時間太短,有時識別不出。需要保持信號0.3秒(估的)就行了。

嗯,這也是個問題,也沒留意過這個信號要保持多久,只記得以前玩計數器好像拿線輕輕短接一下也是可以計數到的
ヅ微笑面對每一天,即使生活并不美好ヅ
汪傳福
苦逼的工控人!非標機械設計開發!!電話13689531809
級別: 工控俠客
精華主題: 0
發帖數量: 626 個
工控威望: 2514 點
下載積分: 704 分
在線時間: 168(小時)
注冊時間: 2017-03-24
最后登錄: 2024-01-13
查看汪傳福的 主題 / 回貼
13樓  發表于: 2018-01-05 15:59
以前有好多這種小治具都是像1樓這么接的,不過是AC220的,并沒有什么問題。我今天還做了個呀,都沒有問題改成2樓的也不行嗎?
老兔子
級別: 家園常客
精華主題: 0
發帖數量: 677 個
工控威望: 818 點
下載積分: 6729 分
在線時間: 522(小時)
注冊時間: 2008-06-27
最后登錄: 2025-05-27
查看老兔子的 主題 / 回貼
14樓  發表于: 2018-01-05 20:27
其實1、2樓的圖都會出現出點競爭的問題(其中1樓的嚴重點),能否可靠工作,與所用的器件有關。

因?yàn)橛|點斷開的時間與閉合的時間有時差,就以時間繼電器的常閉觸點來說,斷開的瞬間時間繼電器線圈斷電,常閉觸點馬上閉合。

要想可靠工作,時間繼電器最好串上繼電器的常開觸點,繼電器串上時間繼電器的常閉延時觸點。目的就是保證繼電器斷開后再切斷時間繼電器的供電回路。
[ 此帖被老兔子在2018-01-05 20:34重新編輯 ]
工控劍俠666
天道酬勤,認真的人做認真的事 。
級別: 工控俠客
精華主題: 0
發帖數量: 1017 個
工控威望: 2698 點
下載積分: 22817 分
在線時間: 277(小時)
注冊時間: 2013-03-30
最后登錄: 2025-04-16
查看工控劍俠666的 主題 / 回貼
15樓  發表于: 2018-01-06 14:17
一定要介個電容,計數抗干擾
工控人加油
北冥有漁
級別: 探索解密
精華主題: 0
發帖數量: 19 個
工控威望: 115 點
下載積分: 738 分
在線時間: 7(小時)
注冊時間: 2017-12-06
最后登錄: 2023-11-07
查看北冥有漁的 主題 / 回貼
16樓  發表于: 2018-01-07 09:28

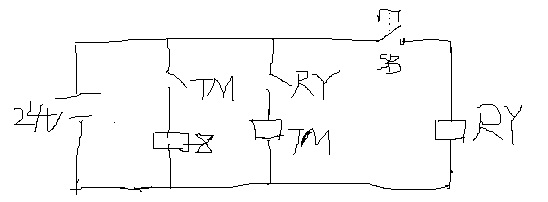

圖片:
大師給我的電路圖
bruce2020
級別: 論壇先鋒
精華主題: 1 篇
發帖數量: 1306 個
工控威望: 1571 點
下載積分: 3923 分
在線時間: 894(小時)
注冊時間: 2017-11-25
最后登錄: 2025-05-26
查看bruce2020的 主題 / 回貼
17樓  發表于: 2018-01-07 10:38
SW下面一般用繼電器的常開觸點。這么簡單的東西就不要拿來誤導了。只有自己動手去做。
老兔子
級別: 家園常客
精華主題: 0
發帖數量: 677 個
工控威望: 818 點
下載積分: 6729 分
在線時間: 522(小時)
注冊時間: 2008-06-27
最后登錄: 2025-05-27
查看老兔子的 主題 / 回貼
18樓  發表于: 2018-01-08 19:43

[ 此帖被老兔子在2018-01-08 19:55重新編輯 ]
本帖最近評分記錄:
  • 下載積分:+1(libin520) 收藏
    luo76
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 1561 個
    工控威望: 1625 點
    下載積分: 116571 分
    在線時間: 632(小時)
    注冊時間: 2008-09-06
    最后登錄: 2025-05-25
    查看luo76的 主題 / 回貼
    19樓  發表于: 2018-01-09 09:28
    若想節省材料和成本 穩定性是不可取的,如同正品貨比山寨貨
    誠軒工控人
    級別: 探索解密
    精華主題: 0
    發帖數量: 16 個
    工控威望: 108 點
    下載積分: 2643 分
    在線時間: 11(小時)
    注冊時間: 2018-01-05
    最后登錄: 2025-04-25
    查看誠軒工控人的 主題 / 回貼
    20樓  發表于: 2018-01-09 11:54
    用斷電延時繼電器控制中間繼電器,中間繼電器帶電磁閥。
    yejinping123
    級別: 略有小成
    精華主題: 0
    發帖數量: 91 個
    工控威望: 410 點
    下載積分: 1165 分
    在線時間: 211(小時)
    注冊時間: 2016-10-27
    最后登錄: 2024-11-23
    查看yejinping123的 主題 / 回貼
    21樓  發表于: 2018-01-09 12:39
    引用
    引用第3樓咗臉ヅ微笑ぺ于2018-01-05 11:31發表的  :
    你確定你試過?以前有好多這種小治具都是像1樓這么接的,不過是AC220的,并沒有什么問題。或者你的中間繼電器機械延時太大了(如果是這樣你的中間繼電器有點假),那你可以在時間繼電器線圈并一個電容試下
    他可能接到時間繼電器的常閉了吧
    誠軒工控人
    級別: 探索解密
    精華主題: 0
    發帖數量: 16 個
    工控威望: 108 點
    下載積分: 2643 分
    在線時間: 11(小時)
    注冊時間: 2018-01-05
    最后登錄: 2025-04-25
    查看誠軒工控人的 主題 / 回貼
    22樓  發表于: 2018-01-09 12:57
    圖片:
    時間繼電器是不是應該是斷電延時的,斷電延時的話請你試一下下圖能行吧
    千樺飛翎
    級別: 家園常客
    精華主題: 0
    發帖數量: 136 個
    工控威望: 922 點
    下載積分: 1111 分
    在線時間: 17(小時)
    注冊時間: 2017-03-09
    最后登錄: 2023-09-08
    查看千樺飛翎的 主題 / 回貼
    23樓  發表于: 2018-01-09 13:07
    哈哈,這個接法還是又好多種的
    • «
