hw9089
級別: 探索解密
精華主題: 0
發帖數量: 43 個
工控威望: 181 點
下載積分: 673 分
在線時間: 69(小時)
注冊時間: 2013-03-14
最后登錄: 2025-03-07
查看hw9089的 主題 / 回貼
樓主  發表于: 2014-01-17 11:07

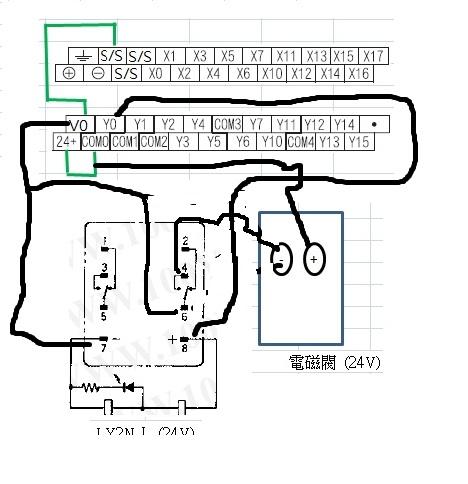

三菱PLC通過繼電器控制電磁閥接線

附件是目前接線方式




求三菱PLC通過繼電器控制電磁閥的具體接線方法
(PLC、繼電器、電磁閥都是24V)
謝謝幫助!
zrsheng
級別: 略有小成
精華主題: 0
發帖數量: 278 個
工控威望: 435 點
下載積分: 11361 分
在線時間: 1021(小時)
注冊時間: 2009-08-12
最后登錄: 2019-09-14
查看zrsheng的 主題 / 回貼
1樓  發表于: 2014-01-17 12:29
圖片:
我一般這么接
zrsheng
級別: 略有小成
精華主題: 0
發帖數量: 278 個
工控威望: 435 點
下載積分: 11361 分
在線時間: 1021(小時)
注冊時間: 2009-08-12
最后登錄: 2019-09-14
查看zrsheng的 主題 / 回貼
2樓  發表于: 2014-01-17 12:49
圖片:
引用
引用第6樓hw9089于2014-01-17 12:31發表的  :



謝謝~~晚上我進公司再弄弄看

有個地方要注意,如果你的plc是晶體管輸出的話,輸出點的 COM要接0V的,這樣接的話晶體管輸出或繼電器輸出都能行。
zrsheng
級別: 略有小成
精華主題: 0
發帖數量: 278 個
工控威望: 435 點
下載積分: 11361 分
在線時間: 1021(小時)
注冊時間: 2009-08-12
最后登錄: 2019-09-14
查看zrsheng的 主題 / 回貼
3樓  發表于: 2014-01-18 11:01
你用的是什么plc輸入端子 S/S S/S這幾個端子是什么?
zrsheng
級別: 略有小成
精華主題: 0
發帖數量: 278 個
工控威望: 435 點
下載積分: 11361 分
在線時間: 1021(小時)
注冊時間: 2009-08-12
最后登錄: 2019-09-14
查看zrsheng的 主題 / 回貼
4樓  發表于: 2014-01-18 11:22
從型號上看你這個是繼電器輸出的, ov接繼電器線圖的7#端子,plc輸出點接繼電器線圈的8#端子
zrsheng
級別: 略有小成
精華主題: 0
發帖數量: 278 個
工控威望: 435 點
下載積分: 11361 分
在線時間: 1021(小時)
注冊時間: 2009-08-12
最后登錄: 2019-09-14
查看zrsheng的 主題 / 回貼
5樓  發表于: 2014-01-18 11:50
圖片:
奇怪了這么基礎的東西你都不懂,繼電器的作用是什么都不知道,要么你是個很菜的初學者,要么你根本就不是電工
zrsheng
級別: 略有小成
精華主題: 0
發帖數量: 278 個
工控威望: 435 點
下載積分: 11361 分
在線時間: 1021(小時)
注冊時間: 2009-08-12
最后登錄: 2019-09-14
查看zrsheng的 主題 / 回貼
6樓  發表于: 2014-01-18 11:52
還有一種可能,你在玩我
