coolnetjun
級別: 略有小成
精華主題: 0
發帖數量: 144 個
工控威望: 277 點
下載積分: 1976 分
在線時間: 93(小時)
注冊時間: 2013-03-16
最后登錄: 2014-09-22
查看coolnetjun的 主題 / 回貼
樓主  發表于: 2014-01-13 22:17
大家好!我外接一個稱重傳感器,它能輸出4~20ma電流信號,用這個與Q64AD模塊進行連接,但是在GX Works中如何編寫相應程序呢,如果我再外接觸摸屏,如何讀出我的重量?
這是我最近在研究的一個小課題,請大家不吝賜教啊!
jokelionqi
知音少,弦斷有誰聽
級別: 略有小成
精華主題: 0
發帖數量: 126 個
工控威望: 257 點
下載積分: 1640 分
在線時間: 102(小時)
注冊時間: 2012-08-29
最后登錄: 2025-03-28
查看jokelionqi的 主題 / 回貼
1樓  發表于: 2014-01-14 13:15
圖片:
分配給通道CH字軟元件    調用通道對應的值  根據斜率公式處理這個讀出的數值 (舉個例子,軟院件根據自己情況分配)
[ 此帖被jokelionqi在2014-01-14 13:22重新編輯 ]
www.mitsubishi-qd.com
jokelionqi
知音少,弦斷有誰聽
級別: 略有小成
精華主題: 0
發帖數量: 126 個
工控威望: 257 點
下載積分: 1640 分
在線時間: 102(小時)
注冊時間: 2012-08-29
最后登錄: 2025-03-28
查看jokelionqi的 主題 / 回貼
2樓  發表于: 2014-01-15 09:06

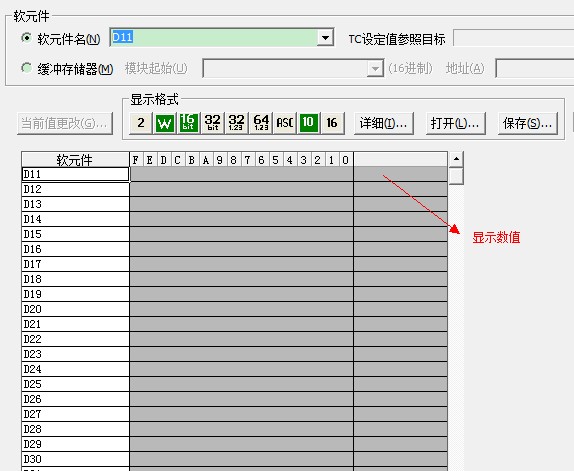

1  通道設定的寄存器可以任意設置  2如圖


3根據斜率公式  比如 量程是0-10KG 普通分辨率模擬量對應0-4000 假如讀出的數值是1000 實際質量就是 根據斜率公式 10:4000=?KG:1000 也就是2。5公斤 寫幾步運算程序 4沒接線時就是 -96表示沒有數值 最低限
www.mitsubishi-qd.com
jokelionqi
知音少,弦斷有誰聽
級別: 略有小成
精華主題: 0
發帖數量: 126 個
工控威望: 257 點
下載積分: 1640 分
在線時間: 102(小時)
注冊時間: 2012-08-29
最后登錄: 2025-03-28
查看jokelionqi的 主題 / 回貼
3樓  發表于: 2014-01-15 14:18
圖片:
斜率公式

10/4000=實際值(D200)/讀出值(D11) 那么 實際值(D200)=(10*讀出值(D11))/4000  那么實際值=讀出值/400
[ 此帖被jokelionqi在2014-01-15 14:24重新編輯 ]
www.mitsubishi-qd.com
jokelionqi
知音少,弦斷有誰聽
級別: 略有小成
精華主題: 0
發帖數量: 126 個
工控威望: 257 點
下載積分: 1640 分
在線時間: 102(小時)
注冊時間: 2012-08-29
最后登錄: 2025-03-28
查看jokelionqi的 主題 / 回貼
4樓  發表于: 2014-01-16 18:04
[ 此帖被jokelionqi在2014-01-16 18:25重新編輯 ]
www.mitsubishi-qd.com
jokelionqi
知音少,弦斷有誰聽
級別: 略有小成
精華主題: 0
發帖數量: 126 個
工控威望: 257 點
下載積分: 1640 分
在線時間: 102(小時)
注冊時間: 2012-08-29
最后登錄: 2025-03-28
查看jokelionqi的 主題 / 回貼
5樓  發表于: 2014-01-17 08:25
實踐是最好的老師
