hyundai天梭
忙里偷閑
級別: 略有小成
精華主題: 0
發帖數量: 401 個
工控威望: 463 點
下載積分: 7102 分
在線時間: 678(小時)
注冊時間: 2008-11-07
最后登錄: 2025-05-14
查看hyundai天梭的 主題 / 回貼
樓主  發表于: 2009-03-18 08:11
我用的中間繼電器觸點產生很大的電弧,我在觸點加滅弧器作用不大.
然則我 就在觸點并聯了一個電容,再并聯一個電阻,這樣子電弧就很小了
但是電阻與另外一個繼電器形成了一個回路.電阻2K.
是不是有問題/?????

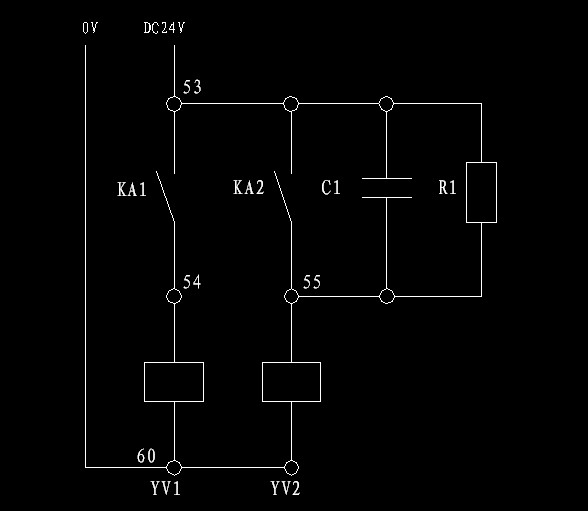

電路圖如下:
guochunyi
直讀解西門屏HMI口令 。。。
級別: 論壇版主

精華主題: 5 篇
發帖數量: 8299 個
工控威望: 10433 點
下載積分: 21229 分
在線時間: 3096(小時)
注冊時間: 2007-03-01
最后登錄: 2025-06-01
查看guochunyi的 主題 / 回貼
1樓  發表于: 2009-03-18 08:54
阻容吸收回路的電阻和電容應該是串聯的。修改你的接線。
可直讀解西門屏HMI各級帳戶口令,帳戶登錄權限提升,鎖定帳戶激活。。。
yinch
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看yinch的 主題 / 回貼
2樓  發表于: 2009-03-18 08:58
C1,R1串聯后并接在55與YV2間
再見理想
雖然時間很遙遠，但從未停止過。
級別: VIP會員
精華主題: 1 篇
發帖數量: 1557 個
工控威望: 1438 點
下載積分: 22806 分
在線時間: 816(小時)
注冊時間: 2007-12-26
最后登錄: 2024-05-05
查看再見理想的 主題 / 回貼
3樓  發表于: 2009-03-18 10:34
把電阻省掉也可以的。
[img]Http://www.hdlfc.cn/attachment/Mon_2311/18_25997_2865e2881f154e3.jpG[/img]
dadada1220
級別: 略有小成
精華主題: 0
發帖數量: 63 個
工控威望: 228 點
下載積分: 464 分
在線時間: 230(小時)
注冊時間: 2007-12-18
最后登錄: 2025-05-04
查看dadada1220的 主題 / 回貼
4樓  發表于: 2009-03-18 11:04
C1,R1串聯，一端接53，一端接55
yishihu
級別: 工控俠客
精華主題: 0
發帖數量: 237 個
工控威望: 4606 點
下載積分: 7127 分
在線時間: 627(小時)
注冊時間: 2008-12-11
最后登錄: 2025-05-30
查看yishihu的 主題 / 回貼
5樓  發表于: 2009-03-18 11:20
有問題電阻和電容應該是串聯的
ggffjj
航天飛機都有人把送上天，還有啥是人學不會的？！
級別: 略有小成
精華主題: 0
發帖數量: 240 個
工控威望: 437 點
下載積分: 9950 分
在線時間: 191(小時)
注冊時間: 2008-03-29
最后登錄: 2025-04-18
查看ggffjj的 主題 / 回貼
6樓  發表于: 2009-03-18 11:24
串聯，要不然剛通電電容要充電，有可能使YV2動作，當然要看C的容量了。
hyundai天梭
忙里偷閑
級別: 略有小成
精華主題: 0
發帖數量: 401 個
工控威望: 463 點
下載積分: 7102 分
在線時間: 678(小時)
注冊時間: 2008-11-07
最后登錄: 2025-05-14
查看hyundai天梭的 主題 / 回貼
7樓  發表于: 2009-03-18 11:49
如果把電阻跟電容串聯后接到53和55之間的話,根本起不到滅弧的作用,現在并聯的樣子還能滅弧,只是我要接通YV1的話,YV2也有電流通過,只是電流很小,不過YV2兩端還有較大電壓,這該怎么辦?謝謝各位的回復
再見理想
雖然時間很遙遠，但從未停止過。
級別: VIP會員
精華主題: 1 篇
發帖數量: 1557 個
工控威望: 1438 點
下載積分: 22806 分
在線時間: 816(小時)
注冊時間: 2007-12-26
最后登錄: 2024-05-05
查看再見理想的 主題 / 回貼
8樓  發表于: 2009-03-18 12:35
減小C1的電容值。
[img]Http://www.hdlfc.cn/attachment/Mon_2311/18_25997_2865e2881f154e3.jpG[/img]
luyuemin
工控人
級別: 略有小成
精華主題: 0
發帖數量: 153 個
工控威望: 265 點
下載積分: 1139 分
在線時間: 352(小時)
注冊時間: 2009-02-11
最后登錄: 2021-07-22
查看luyuemin的 主題 / 回貼
9樓  發表于: 2009-03-18 20:40
在YV1、YV2上并接一個二極管。
hyundai天梭
忙里偷閑
級別: 略有小成
精華主題: 0
發帖數量: 401 個
工控威望: 463 點
下載積分: 7102 分
在線時間: 678(小時)
注冊時間: 2008-11-07
最后登錄: 2025-05-14
查看hyundai天梭的 主題 / 回貼
10樓  發表于: 2009-03-19 10:09
YV1、YV2是電磁閥，可以不接二極管，我用電容2J104和電阻12K并聯做實驗，KA1和KA2都并電容和電阻，KA1、KA2閉合產生的電弧少很多，但是比如我接通YV1，YV2也有電流通過，只是很小，電磁閥的線圈還不能啟動，但兩端有電壓，這會影響整個電路嗎？麻煩各位指教
uas0064
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看uas0064的 主題 / 回貼
11樓  發表于: 2009-03-19 11:52
可以根據具體的繼電器去到說明書里選取型，有此火花消除器型號。此圖中，電阻與電容應是串聯的。
