樓主發表于: 2018-06-12 13:22

只看樓主 | 小中大

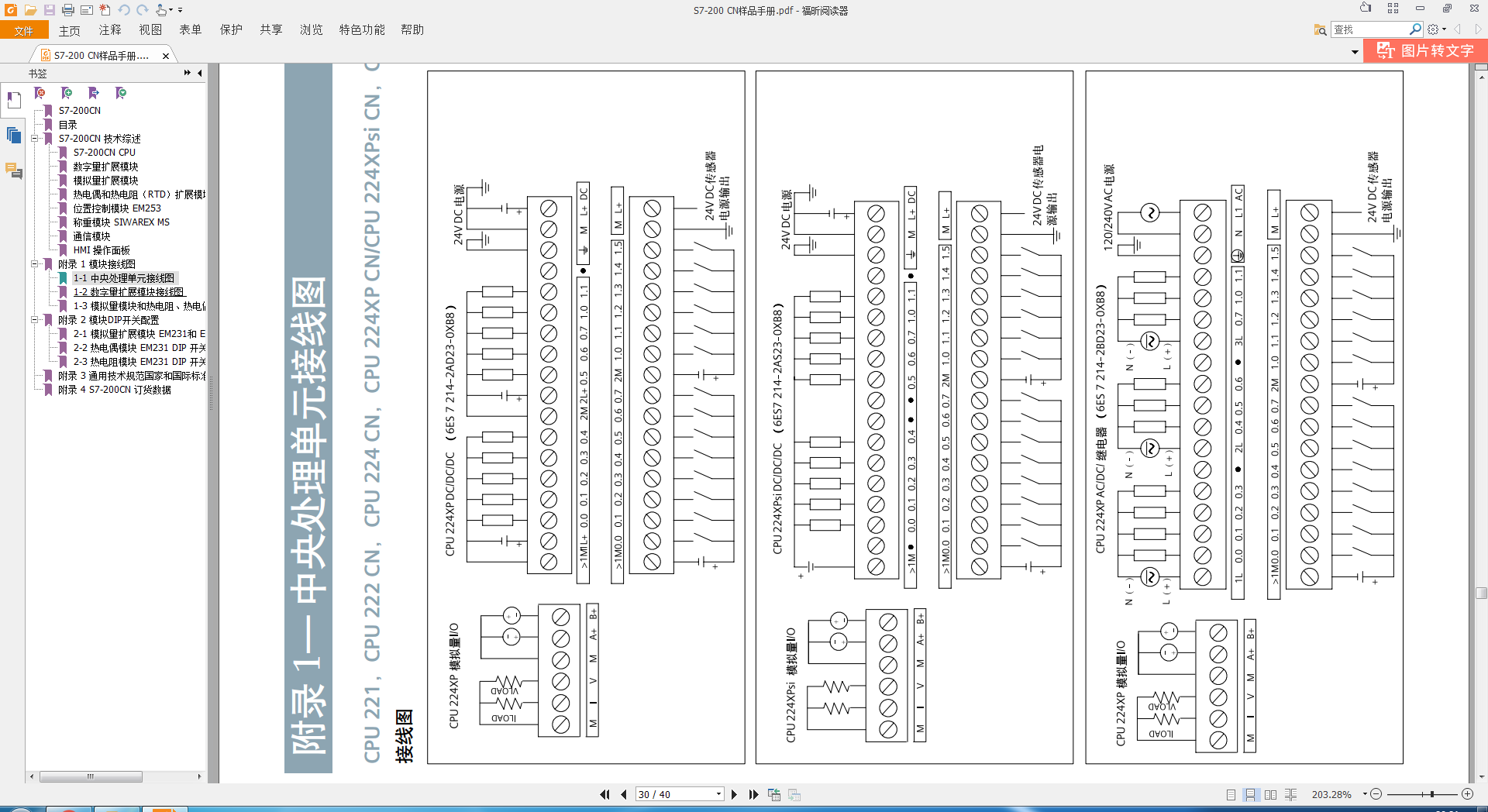

在S7-200 DC24V 數字量輸出接線中“M”端子接24v負極有沒有必要，直接把負載負極回24v電源負極不就行了？

求大神指導，本人小白！

金丁路德馬

yrm258

人生就像一臺PLC。人可以選擇誰的指令，PLC沒有選擇。

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 356 個
工控威望: 1226 點
下載積分: 1125 分
在線時間: 90(小時)
注冊時間: 2015-09-11
最后登錄: 2025-05-24
查看yrm258的主題 / 回貼

1樓發表于: 2018-06-12 13:27

只看該作者 | 小中大

共負應該是可以的。

人生沒有如果只有后果

冷夜的陽光

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 22 個
工控威望: 99 點
下載積分: 1579 分
在線時間: 14(小時)
注冊時間: 2018-06-08
最后登錄: 2024-09-27
查看冷夜的陽光的主題 / 回貼

2樓發表于: 2018-06-13 09:08

只看該作者 | 小中大

我的意思就是不接M端可以嗎？只把L端接正端？負端直接回電源！

金丁路德馬

wg306958791

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 25 個
工控威望: 121 點
下載積分: 710 分
在線時間: 10(小時)
注冊時間: 2017-05-15
最后登錄: 2025-02-13
查看wg306958791的主題 / 回貼

3樓發表于: 2018-06-13 15:12

只看該作者 | 小中大

M為公共端，必須得接，實際與公共端構成回路，與電源側無關；一般設計為公共端接負極，與電源共負，公共端可以單獨接負極，比如：有兩個24V開關電源，只能選擇一個負極。

冷夜的陽光

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 22 個
工控威望: 99 點
下載積分: 1579 分
在線時間: 14(小時)
注冊時間: 2018-06-08
最后登錄: 2024-09-27
查看冷夜的陽光的主題 / 回貼

4樓發表于: 2018-06-13 19:33

只看該作者 | 小中大

那如果負載接Ｍ端和電源正極電源負極不接可以嗎？謝謝

金丁路德馬

老兔子

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 677 個
工控威望: 818 點
下載積分: 6729 分
在線時間: 522(小時)
注冊時間: 2008-06-27
最后登錄: 2025-05-31
查看老兔子的主題 / 回貼

5樓發表于: 2018-06-13 19:42

只看該作者 | 小中大

引用
引用第4樓冷夜的陽光于2018-06-13 19:33發表的 :
那如果負載接Ｍ端和電源正極電源負極不接可以嗎？謝謝

問題在于你電源的負極接到哪，懸空嗎？這樣的話，你電源能與負載構成回路嗎？

冷夜的陽光

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 22 個
工控威望: 99 點
下載積分: 1579 分
在線時間: 14(小時)
注冊時間: 2018-06-08
最后登錄: 2024-09-27
查看冷夜的陽光的主題 / 回貼

6樓發表于: 2018-06-13 22:17

只看該作者 | 小中大

那我接電源負極的話為啥還要接Ｍ端感覺Ｍ端多余的上面那位說Ｍ端與內部構成回路但是如果接電源負極也能構成回路啊我是初學的請指導指導謝謝🙏

金丁路德馬

shenyuan

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 117 個
工控威望: 364 點
下載積分: 1179 分
在線時間: 45(小時)
注冊時間: 2018-01-30
最后登錄: 2025-05-23
查看shenyuan的主題 / 回貼

7樓發表于: 2018-06-15 16:07

只看該作者 | 小中大

試試不就行了

龍海兒

關注《電氣外傳》公眾號，知乎，CSDN等同號

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 332 個
工控威望: 1233 點
下載積分: 844 分
在線時間: 97(小時)
注冊時間: 2018-04-13
最后登錄: 2025-05-23
查看龍海兒的主題 / 回貼

8樓發表于: 2018-06-15 16:12

只看該作者 | 小中大

輸出，你要是用本體24v來帶的話，M至少和24+/-中接一個，才能形成回路的

關注《電氣外傳》公眾號，知乎，CSDN等同號

迪迦奧特曼

寧靜是奢侈的奢求。

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 329 個
工控威望: 1175 點
下載積分: 2458 分
在線時間: 119(小時)
注冊時間: 2018-03-30
最后登錄: 2025-01-17
查看迪迦奧特曼的主題 / 回貼

9樓發表于: 2018-06-15 17:24

只看該作者 | 小中大

接吧，一般輸出都并幾根0V,+公共端

寧靜是奢侈的奢求。

五湖四海

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 19 個
工控威望: 97 點
下載積分: 2179 分
在線時間: 15(小時)
注冊時間: 2018-06-13
最后登錄: 2018-07-25
查看五湖四海的主題 / 回貼

10樓發表于: 2018-06-17 20:14

只看該作者 | 小中大

遵循回路原則就行

550374389

！！！

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 696 個
工控威望: 1161 點
下載積分: 5237 分
在線時間: 2360(小時)
注冊時間: 2010-11-28
最后登錄: 2025-05-26
查看550374389的主題 / 回貼

11樓發表于: 2018-06-17 20:23

只看該作者 | 小中大

你想怎么接
