樓主發表于: 2017-02-28 21:18

只看樓主 | 小中大

CP1H PLC,執行PLS2指令，當脈沖輸出當前值等于某個設定值時（該值并不是PLS2指令中的脈沖輸出設定量），驅動101.00輸出，該怎么編程？？

mentayili

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 65 個
工控威望: 2655 點
下載積分: 133555 分
在線時間: 160(小時)
注冊時間: 2012-12-18
最后登錄: 2025-05-15
查看mentayili的主題 / 回貼

1樓發表于: 2017-03-01 06:41

只看該作者 | 小中大

讀取當前發送脈沖量啊，讀取的數值進行比較，就可以了

樓主留言：

關鍵是怎么讀取和比較，當脈沖頻率較高的時候，周期比PLC的掃描周期還要短，單是用一條比較指令的話肯定會有誤差吧

本帖最近評分記錄：

下載積分:+5(550374389)

stackdog

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 472 個
工控威望: 8656 點
下載積分: 8231 分
在線時間: 457(小時)
注冊時間: 2015-10-01
最后登錄: 2025-05-13
查看stackdog的主題 / 回貼

2樓發表于: 2017-03-01 12:21

只看該作者 | 小中大

同意一樓

mentayili

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 65 個
工控威望: 2655 點
下載積分: 133555 分
在線時間: 160(小時)
注冊時間: 2012-12-18
最后登錄: 2025-05-15
查看mentayili的主題 / 回貼

3樓發表于: 2017-03-02 07:26

只看該作者 | 小中大

引用
引用第1樓mentayili于2017-03-01 06:41發表的 :
讀取當前發送脈沖量啊，讀取的數值進行比較，就可以了

需要到那么精確嗎？你是想剛剛等于的時候才輸出一次還是怎樣？還有其他方法，用到高速中斷和立即變更狀態指令。但是速度上快了多少就不好說

樓主留言：

是的，剛剛等于的時候輸出一次！具體用哪個中斷？西門子200中有高速計數器可以對脈沖輸出的當前值進行計數，當計數器的當前值以設定值相等時可以產生中斷事件，不知在CP1H中要怎樣才能實現？請大俠指點。。。

mentayili

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 65 個
工控威望: 2655 點
下載積分: 133555 分
在線時間: 160(小時)
注冊時間: 2012-12-18
最后登錄: 2025-05-15
查看mentayili的主題 / 回貼

4樓發表于: 2017-03-03 07:38

只看該作者 | 小中大

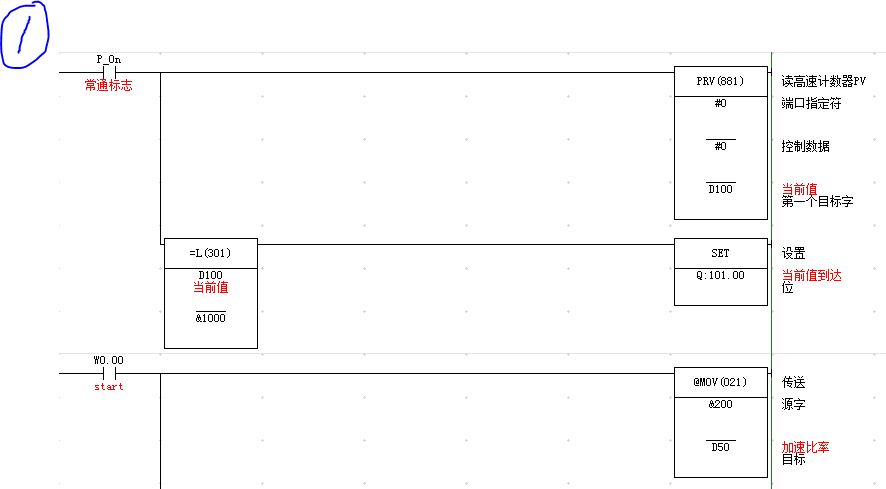

首先把脈沖輸出點并到高速計數器點上，設置成一樣的計數模式，然后使用ctbl指令，對該高速計數器點執行中斷就可以了
