樓主發表于: 2009-07-25 09:44

只看樓主 | 小中大

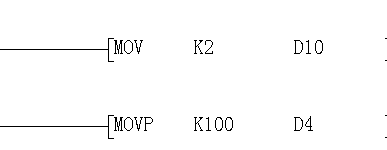

圖片：

應本人是新手有很多地方多看不懂現請大家幫幫忙將仔細一點謝謝可以讓我看明白點他們是怎么傳送和怎么工作的

聽雨

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看聽雨的主題 / 回貼

1樓發表于: 2009-07-25 10:44

只看該作者 | 小中大

應用指令真的是不怎么明白~~

qlin

學過一點FX型PLC基本知識

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 537 個
工控威望: 531 點
下載積分: 12343 分
在線時間: 258(小時)
注冊時間: 2009-07-13
最后登錄: 2019-05-13
查看qlin的主題 / 回貼

2樓發表于: 2009-07-25 10:47

只看該作者 | 小中大

        三菱FX型PLC中，數據寄存器是用16位二進制數表示的；MOV和MOVP傳送指令，是16位指令，其中最高位為符號位。
    K2表示十進制數2，其二進制表示則為0000 0000 0000 0010；MOV K2 D10，就是當執行條件接通期間，有0000 0000 0000 0010→D2，D2的16位二進制位從高到低分別為0000 0000 0000 0010；最高位為0，表示正數。
    同樣，MOVP K100 D4表示0000 0000 0110 0100→D4；不過，由于使用的是P指令，故僅在“執行條件”接通的第1個周期，進行數據傳送。
