樓主  發表于: 2008-11-29 13:38
目前使用 三菱 Q-type CPU

PC與PLC連線方式:

  1. CPU的 USB & RS-232 介面

  2. 使用 Ethernet Module (QJ71E71-100)

  3. 使用 MELSECNET-H Network Module

另外使用 " CC-Link Module"  or " Serial Communication Module (QJ71C24N)"

可以與PLC連線麼?

若有 , 方便告知麼 ?

感激不盡.....




zyfzxh
級別: 論壇版主

精華主題: 12 篇
發帖數量: 6505 個
工控威望: 7513 點
下載積分: 109637 分
在線時間: 4849(小時)
注冊時間: 2006-08-10
最后登錄: 2025-06-07
查看zyfzxh的 主題 / 回貼
1樓  發表于: 2008-11-29 21:21
不知樓主要與什么連?
gigifx2008
銀狐
級別: 略有小成
精華主題: 0
發帖數量: 91 個
工控威望: 281 點
下載積分: 714 分
在線時間: 75(小時)
注冊時間: 2008-04-26
最后登錄: 2024-05-23
查看gigifx2008的 主題 / 回貼
2樓  發表于: 2008-12-01 09:22
因為我們的程式是兩個人分工的

PLC 的 232 介面 , 被HMI佔用

              USB介面, 被我同事佔用

有時他在編輯的時候 , 我無法監看我的程式

想說是否有其他的監看方式

232 Module & CC-Link Modole   是否可以達到監看程式的效果
菜鳥888
級別: 家園?
精華主題: 0
發帖數量: 376 個
工控威望: 525 點
下載積分: 12582 分
在線時間: 1146(小時)
注冊時間: 2006-09-03
最后登錄: 2025-06-10
查看菜鳥888的 主題 / 回貼
3樓  發表于: 2008-12-01 10:14
QJ71C24N 232口
daizhi
一師一地一時一法
級別: VIP會員

精華主題: 0
發帖數量: 1470 個
工控威望: 1376 點
下載積分: 3901 分
在線時間: 2976(小時)
注冊時間: 2007-05-31
最后登錄: 2023-11-27
查看daizhi的 主題 / 回貼
4樓  發表于: 2008-12-01 13:26
三菱Q系列PLC通訊模塊QJ71C24N有兩個通訊通道,通道1為RS-232,通道2為RS422/485,利用電腦的232通訊口可以和此模塊通道1的RS-232聯接,在電腦中使用PLC的編程軟件GX Developer通過模塊上的232口,而不是CPU模塊上的232口對Q系列PLC進行編程、監控、調試等操作。

在使用此通道進行通訊前要此通道進行設置,設置通過編程軟件中PLC參數設置項中的I/O分配項的開關設置對通道進行設置,設置內容如下:

對開關1設置b0~b7

傳送設置項目
設置內容

操作設置
獨立

數據位
8

奇偶校驗位


偶/奇校驗


停止位
1

和數校驗碼


RUN期間寫
允許

設置修改
允許


B8~b15此處波特率設為和軟件GX Developer中的一致

對開關2的設置,與軟件GX Developer聯接時,通訊協議中設置為“00”

開關3、4未用到可以不進行設置。

通過以上設置后,再正確聯接兩個通訊口之間的連線,就可以正常通訊上。



參考這里:http://blog.gkong.com/more.asp?name=fumz78&id=27798
ymmfa
不想大江大河,不想浪起潮落,只愿一灣小湖,靜待歲月安好。
級別: 管理員

精華主題: 8 篇
發帖數量: 9725 個
工控威望: 8623 點
下載積分: 16849 分
在線時間: 5337(小時)
注冊時間: 2006-08-10
最后登錄: 2025-06-10
查看ymmfa的 主題 / 回貼
5樓  發表于: 2008-12-01 13:42
通過觸摸屏可以透明傳送讀到PLC程序(推薦)

用以太網模塊也可以讀
特別提醒大家:
偶爾修改下自己的密碼,以防被盜
不要在多個網站都用一樣賬號密碼
偶爾還是要發發貼,回回貼,不要總潛水
gigifx2008
銀狐
級別: 略有小成
精華主題: 0
發帖數量: 91 個
工控威望: 281 點
下載積分: 714 分
在線時間: 75(小時)
注冊時間: 2008-04-26
最后登錄: 2024-05-23
查看gigifx2008的 主題 / 回貼
6樓  發表于: 2008-12-01 20:20
感謝論壇前輩的指導

C24 的連線方式 , 我今天有試出來了

關於 " YMMFA " 所提的 " 通過觸摸屏可以透明傳送讀到PLC程序 "

不是很清楚 , 是否可以再進一步的說明
guochunyi
直讀解西門屏HMI口令 。。。
級別: 論壇版主

精華主題: 5 篇
發帖數量: 8300 個
工控威望: 10434 點
下載積分: 21231 分
在線時間: 3100(小時)
注冊時間: 2007-03-01
最后登錄: 2025-06-09
查看guochunyi的 主題 / 回貼
7樓  發表于: 2008-12-02 11:49
在論壇內有這方面的帖子。

可直讀解西門屏HMI各級帳戶口令,帳戶登錄權限提升,鎖定帳戶激活。。。
zyfzxh
級別: 論壇版主

精華主題: 12 篇
發帖數量: 6505 個
工控威望: 7513 點
下載積分: 109637 分
在線時間: 4849(小時)
注冊時間: 2006-08-10
最后登錄: 2025-06-07
查看zyfzxh的 主題 / 回貼
8樓  發表于: 2008-12-02 12:37
引用
引用第7樓guochunyi于2008-12-02 11:49發表的  :
在論壇內有這方面的帖子。

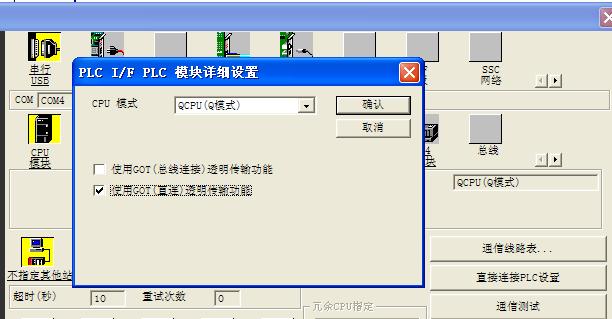

[attachment=16022]

這得看是甚麼人機了?
[ 此帖被zyfzxh在2008-12-02 13:02重新編輯 ]
gigifx2008
銀狐
級別: 略有小成
精華主題: 0
發帖數量: 91 個
工控威望: 281 點
下載積分: 714 分
在線時間: 75(小時)
注冊時間: 2008-04-26
最后登錄: 2024-05-23
查看gigifx2008的 主題 / 回貼
9樓  發表于: 2008-12-02 13:38
哀哀...

現在連 Pro-face 的人機

無此功能

殘念...
qq991975878
為夢加油
級別: 探索解密
精華主題: 0
發帖數量: 265 個
工控威望: 175 點
下載積分: 596 分
在線時間: 74(小時)
注冊時間: 2008-10-22
最后登錄: 2012-06-17
查看qq991975878的 主題 / 回貼
10樓  發表于: 2009-02-07 20:47
得看是甚麼人機了?
liaomay99
級別: 略有小成
精華主題: 0
發帖數量: 334 個
工控威望: 358 點
下載積分: 9802 分
在線時間: 389(小時)
注冊時間: 2007-11-26
最后登錄: 2025-06-01
查看liaomay99的 主題 / 回貼
11樓  發表于: 2009-02-09 21:58
使用 Ethernet Module (QJ71E71-100)連線
