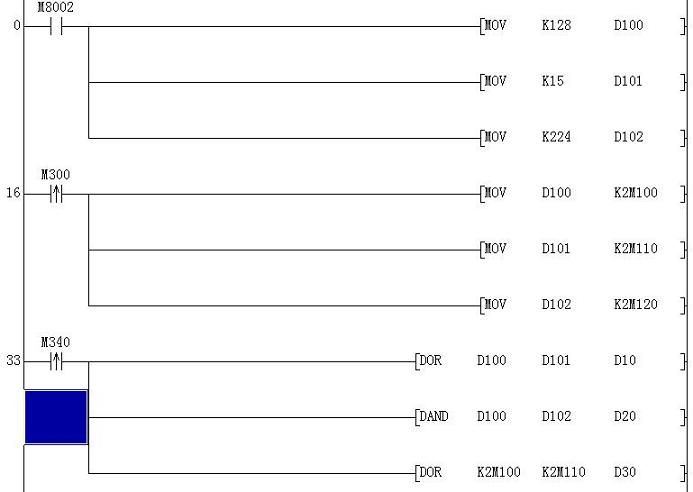

請問下圖中程式DOR指令的含義是什么

我想知道上面DOR與DAND是什么含義,謝謝各位大大幫忙解答

先忘記DOR與DAND，先來看看OR與AND指令知道否？

前面加個D，說明該指令的操作對象為32位數據，后面加個P說明是脈沖指令，只有效1個周期。

如果您不去看邏輯指令章節，我和您講又有多大意義呢？

以上～～～

先看編程手冊，不懂的再問

當然,OR表示并聯連接,AND表示串聯連接,如果說圖中把D100,D101看做32位數據,那么與D10的關系用DOR表示,我的理解就成了將D100,D101數據并聯于D10中,只是太抽象了,我進行了程式模擬,
當M340輸出脈沖信號時,假設D100數據為128,D101數據為15,D10得出數據為143,D11得出239
還是不理解其中的關系是什么

這個程式原來的提問是D30為什么不等于D10,出于好奇下下來看了,有興趣的話可以研究一下.在此受教了

引用

引用第4樓money11于2008-08-14 14:01發表的  :
當然,OR表示并聯連接,AND表示串聯連接,如果說圖中把D100,D101看做32位數據,那么與D10的關系用DOR表示,我的理解就成了將D100,D101數據并聯于D10中,只是太抽象了,我進行了程式模擬,
當M340輸出脈沖信號時,假設D100數據為128,D101數據為15,D10得出數據為143,D11得出239
還是不理解其中的關系是什么

這個程式原來的提問是D30為什么不等于D10,出于好奇下下來看了,有興趣的話可以研究一下.在此受教了

可能受三菱編程思維的“迫害”太深的緣故。

當被梯形圖“摧殘”得不成“人形”的時候，往往會第一反應就向導并聯，串聯。

OR，AND從理論上來描述，應該是或操作以及與操作，對于梯形圖中的OR，AND，可以理解為位與位的與操作或者或操作。

根據邏輯計算法則，我們知道，AND（與操作）需要全1出1，而OR操作有1出1。

當操作對象由單一位改為16位數據時，我們仍然是遵循著位的操作，只是這里變為了多個位，操作法則依然如此，一個數據的第一位與第二個數據的第一位進行OR或者AND，將結果存放在結果數據的第一位上，然后就是第二位，第三位，依次類推。

而您程式中對D100的數據為K128，我們來轉為2進制：就是10000000，同樣，對D101的數據就是K15，轉換為2進制為1111

當我們程序中對其作為32位地址操作時，依據高位在前的計算機法則，我們可以看到，D100與D101組成了32位地址，由于D100中的數據為8位，因此高位補0，因此就成為了11110000000010000000，同樣，對于D101做32位數據的讀取也依據上述原則。

而您在程序中，對于D100與D101的數據進行或（OR）操作，也就是將D100，D101組成的32位數據與D101，D102組成的32位數據做OR操作。

而三菱編程手冊上一句話可能被您忽視，也就是三菱FX2N編程手冊第135頁，當使用KnM這樣的組合時，如果高位為0則不被傳送，因此，假設二進制數據0000000011000000傳送給K4M100時，實際上高8位為0就不會被傳送。因此，這是與字元件的使用會有細微差別。

以上～～～

學習了。。

學習了。感謝解答！
