樓主  發表于: 2021-07-02 15:54
圖片:

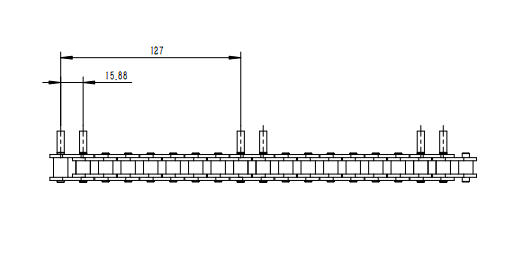

已知鏈條節距15.875,鏈輪齒數48,  15.875*48  求得分度圓周長為762mm

伺服電機減速機減速比為1::70,伺服編碼器分辨率假設為2500P/R,則鏈輪轉1圈需要的脈沖為175000個

175000/762=230P/mm,鏈條單次行程為127mm,則PLC應發總脈沖數為230*127=29210

假設要求精度為0.001mm/P,電機每圈鏈輪轉動距離為762/70=10.89mm,電子齒輪比為2500/10890
菜鳥入行
級別: 論壇先鋒

精華主題: 0
發帖數量: 1379 個
工控威望: 1557 點
下載積分: 3688 分
在線時間: 177(小時)
注冊時間: 2017-09-01
最后登錄: 2024-06-11
查看菜鳥入行的 主題 / 回貼
1樓  發表于: 2021-07-02 16:19
大概是對。做好設備后需要校準一下。

就是你做一個標記,移動一定距離,驗算一下。
打個醬油,懂的不多
水平有限,能幫則幫
互相幫助,共同進步
a239440265
級別: 略有小成
精華主題: 0
發帖數量: 134 個
工控威望: 275 點
下載積分: 751 分
在線時間: 111(小時)
注冊時間: 2016-01-22
最后登錄: 2025-03-02
查看a239440265的 主題 / 回貼
2樓  發表于: 2021-07-10 09:20
不對,你這個精度是達不到0.001的,因?yàn)榫幋a器分辨率2500已經決定了最大精度為762/175000=0.00435mm/P,要想達到這個精度需要增加減速比,假設需要的精度為0.01,所以電子齒輪比=編碼器分辨率/每轉脈沖數=2500/(10.89/0.01)

不知為何你的伺服編碼器精度只有2500,一般的17位(131072)或者更高,直接在驅動器設置每轉脈沖數就可以了,因?yàn)椴挥每紤]編碼器精度,你這個不能假設精度。
[ 此帖被a239440265在2021-07-10 10:59重新編輯 ]
本帖最近評分記錄:
  • 下載積分:+10(ymmfa) 說的很對!
    aaaa華華
    級別: 探索解密
    精華主題: 0
    發帖數量: 119 個
    工控威望: 151 點
    下載積分: 5393 分
    在線時間: 14(小時)
    注冊時間: 2021-05-23
    最后登錄: 2023-12-18
    查看aaaa華華的 主題 / 回貼
    3樓  發表于: 2021-07-10 12:48
    引用
    引用第2樓a239440265于2021-07-10 09:20發表的  :
    不對,你這個精度是達不到0.001的,因?yàn)榫幋a器分辨率2500已經決定了最大精度為762/175000=0.00435mm/P,要想達到這個精度需要增加減速比,假設需要的精度為0.01,所以電子齒輪比=編碼器分辨率/每轉脈沖數=2500/(10.89/0.01)

    不知為何你的伺服編碼器精度只有2500,一般的17位(131072)或者更高,直接在驅動器設置每轉脈沖數就可以了,因?yàn)椴挥每紤]編碼器精度,你這個不能假設精度。

    贊同這位兄弟說的,你的伺服編碼器精度只有2500
    打個醬油,懂的不多
    水平有限,能幫則幫
    互相幫助,共同進步
    tingfenghu
    級別: 工控俠客

    精華主題: 0
    發帖數量: 2862 個
    工控威望: 3634 點
    下載積分: 3552 分
    在線時間: 3824(小時)
    注冊時間: 2007-11-04
    最后登錄: 2025-06-10
    查看tingfenghu的 主題 / 回貼
    4樓  發表于: 2021-07-10 18:31
    鏈條的實際精度是比較差,本身精度低于1mm。
    計較0.01或者0.001的精度是沒有多大意義的,
    主要滿足實際精度要求。
    二手PLC,觸摸屏,伺服驅動,各類氣動設備
    http://shop58129605.taobao.com/
    bruce2020
    級別: 論壇先鋒
    精華主題: 1 篇
    發帖數量: 1307 個
    工控威望: 1572 點
    下載積分: 3925 分
    在線時間: 895(小時)
    注冊時間: 2017-11-25
    最后登錄: 2025-06-09
    查看bruce2020的 主題 / 回貼
    5樓  發表于: 2021-07-10 21:14
    搞口罩機,目前還未全部理解它的設計原理。修是會修。方法對,一修一個準。搞口罩的日子也挺好玩的。KN95自動線。
    suegu2
    級別: 家園常客
    精華主題: 0
    發帖數量: 324 個
    工控威望: 589 點
    下載積分: 6559 分
    在線時間: 279(小時)
    注冊時間: 2012-09-22
    最后登錄: 2025-06-04
    查看suegu2的 主題 / 回貼
    6樓  發表于: 2021-07-14 17:20
    伺服編碼器分辨率2500  內部一般都會4倍頻的 也就是10000
