何啟海
級別: 略有小成
精華主題: 0
發帖數量: 262 個
工控威望: 383 點
下載積分: 1366 分
在線時間: 142(小時)
注冊時間: 2017-02-20
最后登錄: 2025-04-24
查看何啟海的 主題 / 回貼
樓主  發表于: 2017-11-29 18:57
圖片:
圖片:
圖片:
圖片:

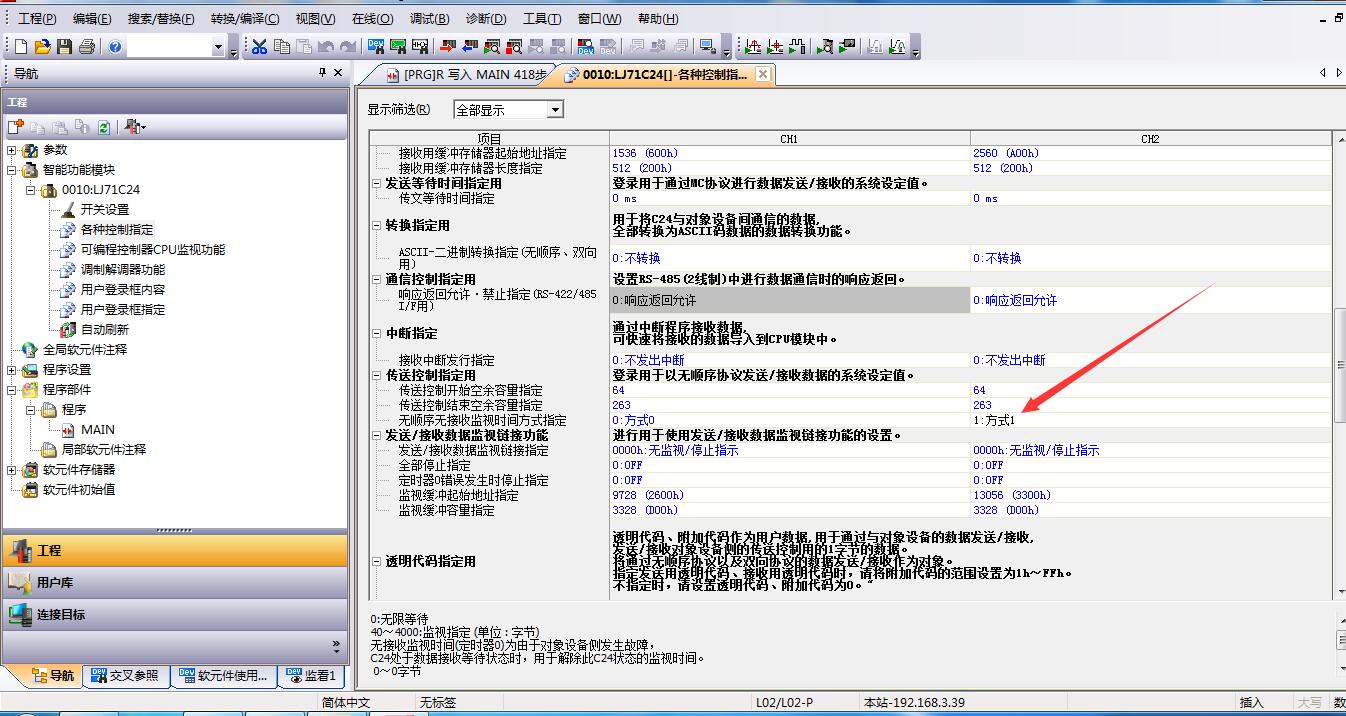

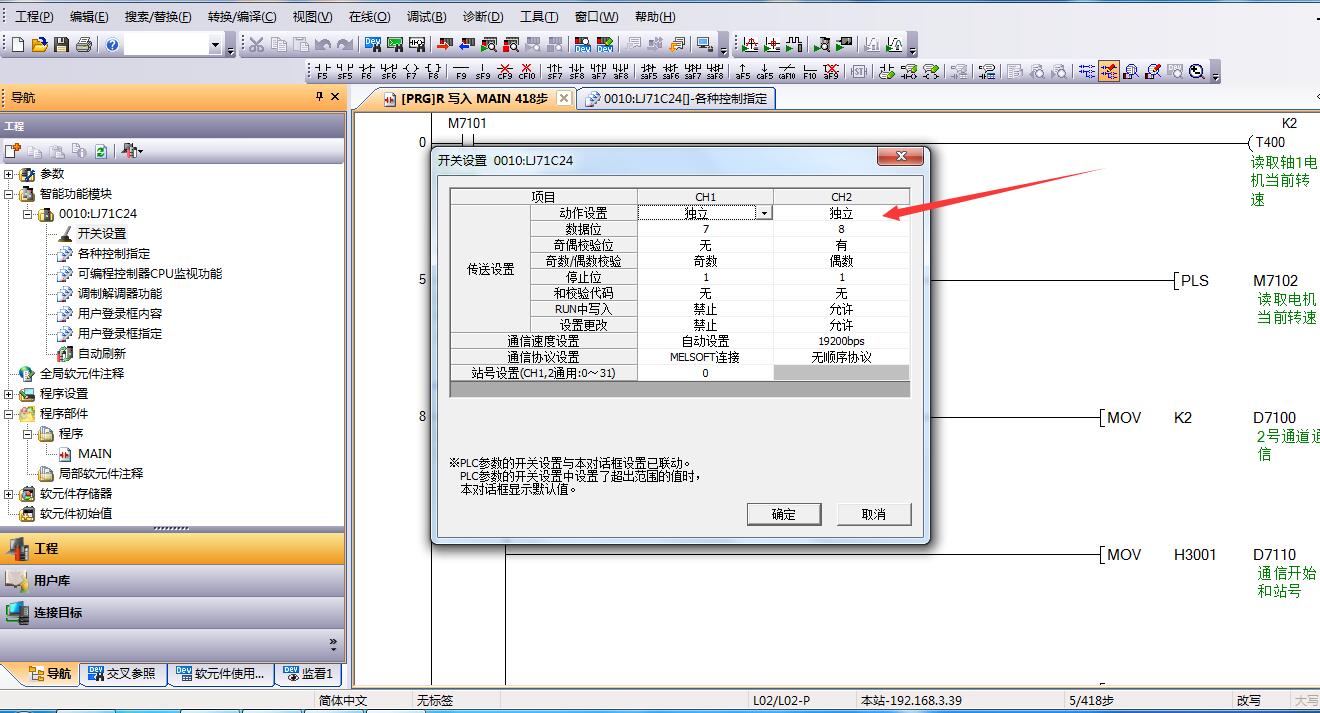

三菱L系列PLC和三菱MR-J3-A系列無協議通信倒騰了一個多禮拜,總算是搞定了。
總結如下:
1,L系列和FX系列有本質的區別,FX系列用一條RS指令就可以完成,而L系列需要兩條指令。
2,FX系列收到的數據直接用HEX指令就能轉換過來,而L系列需要把字拆分成字節,再把字節合并成字,再把字轉成16進制ASCII→BIN16位。總體來說L系列比FX系列復雜。
3,L系列對方沒有反應后,程序就卡住了,而FX系列會一直執行,當對方正常后,L系列會一直卡在那個對方,FX系列會直接通信繼續。

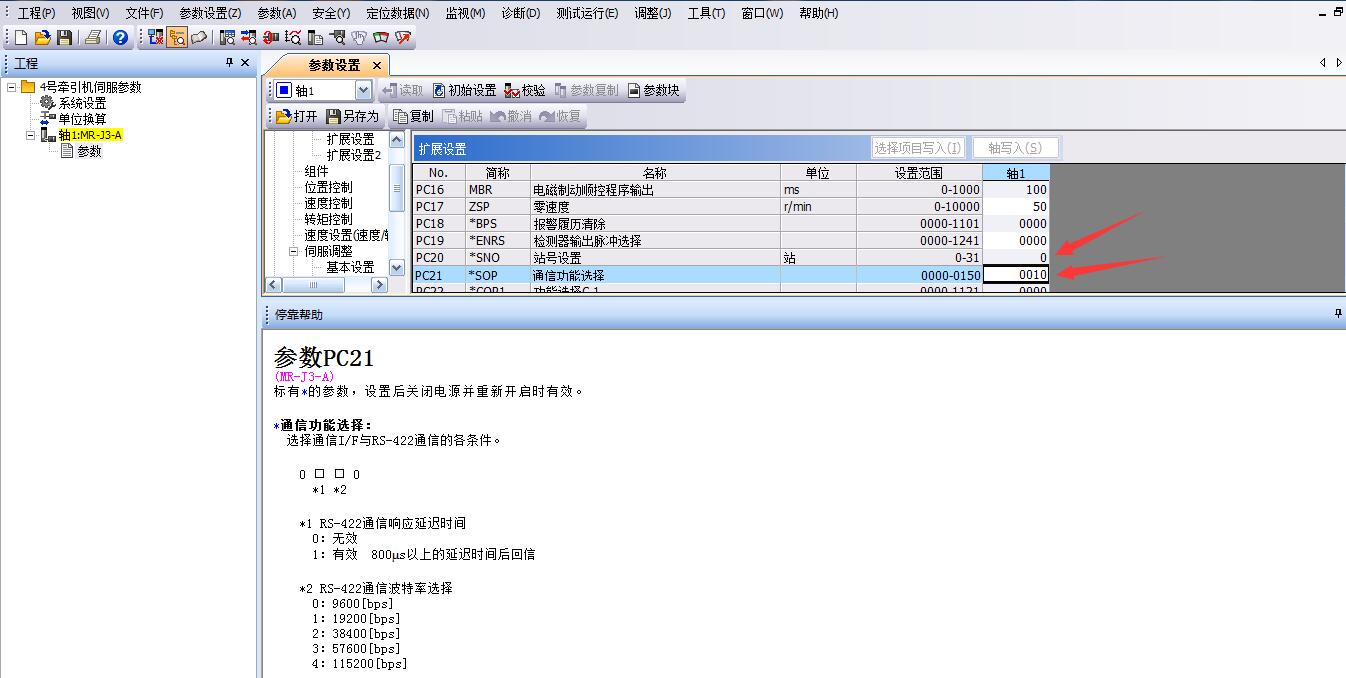

4,把伺服PC20設置0    PC21 設置10
感謝前面的諸位大師傅的指點,現在把這個程序共享出來,希望高手們斧正。
程序里PLC讀取伺服電機的當前轉速和伺服驅動器的當前報警。不間斷重復循環,我覺得用伺服的報警信號上升沿復位一下通信程序會更好。
如果把模擬量讀出來,可以和給定模擬量信號做比較(速度模式,力矩模式,預防DA模塊出問題,最大值輸出。)
PLC讀取伺服報警信號,可以通過觸摸屏顯示報警信息,減少對專業知識的依賴,尤其是伺服報警,往往一個公司也沒有幾個人精通,壞了就慢慢修,有的時候就是編碼器線松了,或者急停信號線故障。或者DC24v出問題。所以整個觸摸屏顯示出來還是很有好處。
再次感謝前面的大師傅指點,感謝你們的幫助。再次感謝,法唘合十于禪城
附件: FX3U無協議程序(測試成功).rar (180 K) 下載次數:176
網站提示: 請不要用迅雷下載附件,容易出錯
附件: L系列無協議和MR-J3通信.rar (169 K) 下載次數:156
網站提示: 請不要用迅雷下載附件,容易出錯
本帖最近評分記錄:
  • 下載積分:+5(工控新兵蛋子) 熱心助人!
  • 下載積分:+5(daizhi) 很贊
  • 下載積分:+5(guochunyi) 熱心助人!
    cjm1234
    級別: 網絡英雄

    精華主題: 0
    發帖數量: 2277 個
    工控威望: 17166 點
    下載積分: 8572 分
    在線時間: 3548(小時)
    注冊時間: 2014-01-09
    最后登錄: 2025-05-28
    查看cjm1234的 主題 / 回貼
    1樓  發表于: 2017-11-29 19:18
    謝謝分享
    往事如風
    科技改變制造
    級別: 網絡英雄

    精華主題: 0
    發帖數量: 11778 個
    工控威望: 19172 點
    下載積分: 13965 分
    在線時間: 2767(小時)
    注冊時間: 2013-01-31
    最后登錄: 2025-05-28
    查看往事如風的 主題 / 回貼
    2樓  發表于: 2017-11-29 19:58
    恭喜樓主
    三人行者必有我師 ,擇其善者而從之
    playboyss
    級別: 探索解密
    精華主題: 0
    發帖數量: 42 個
    工控威望: 108 點
    下載積分: 460 分
    在線時間: 51(小時)
    注冊時間: 2016-07-26
    最后登錄: 2019-01-23
    查看playboyss的 主題 / 回貼
    3樓  發表于: 2017-11-30 08:45
    已收藏。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。
    peng0829
    級別: 探索解密
    精華主題: 0
    發帖數量: 26 個
    工控威望: 119 點
    下載積分: 1715 分
    在線時間: 110(小時)
    注冊時間: 2014-12-05
    最后登錄: 2023-01-17
    查看peng0829的 主題 / 回貼
    4樓  發表于: 2017-11-30 14:53

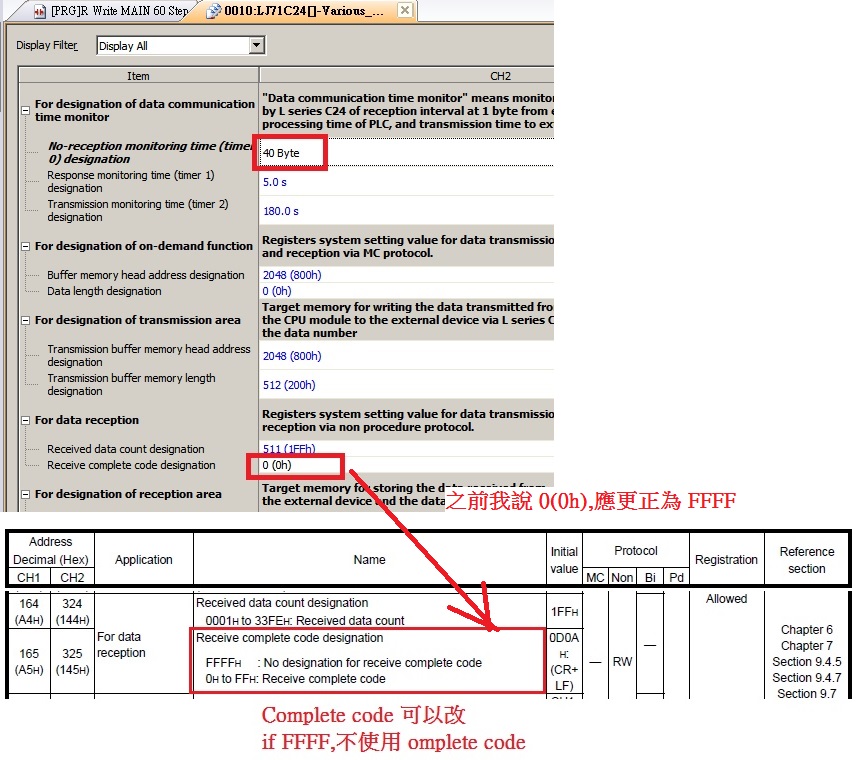

    1.更正之前建議

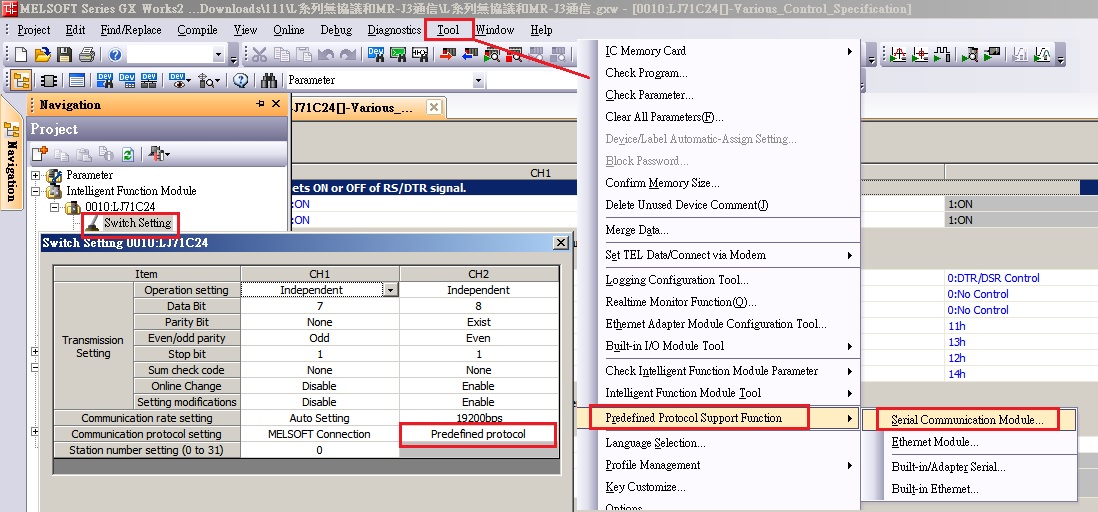

    2.使用 Pre-defined protocol 更佳

    [ 此帖被peng0829在2017-11-30 15:12重新編輯 ]
    gan666
    級別: 探索解密
    精華主題: 0
    發帖數量: 24 個
    工控威望: 119 點
    下載積分: 10179 分
    在線時間: 45(小時)
    注冊時間: 2017-04-19
    最后登錄: 2018-09-03
    查看gan666的 主題 / 回貼
    5樓  發表于: 2017-11-30 16:45
    謝謝樓主分享
    dingzyi
    級別: 家園常客
    精華主題: 0
    發帖數量: 775 個
    工控威望: 931 點
    下載積分: 10139 分
    在線時間: 517(小時)
    注冊時間: 2011-05-29
    最后登錄: 2025-05-28
    查看dingzyi的 主題 / 回貼
    6樓  發表于: 2017-12-17 20:47
    感謝分享
    plc
    gofei27
    級別: 探索解密
    精華主題: 0
    發帖數量: 19 個
    工控威望: 137 點
    下載積分: 482 分
    在線時間: 7(小時)
    注冊時間: 2012-12-22
    最后登錄: 2024-12-15
    查看gofei27的 主題 / 回貼
    7樓  發表于: 2017-12-18 14:14
    不錯,好東西
