小弟第一次用Q系列PLC，對D/A轉換模塊Q68DAIN不是很熟悉，要實現功能：把PLC內部數據寄存器D20~D27的數字值轉換為4~20mA模擬量輸出，所以把一些相應的硬件配置和軟件參數設置如下，請教一下各位大俠，望指點，不勝感激~~~~~~~~

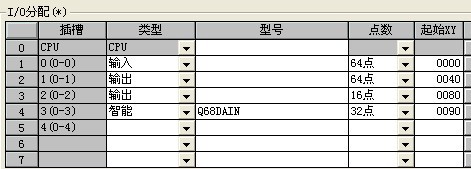

1.硬件配置圖

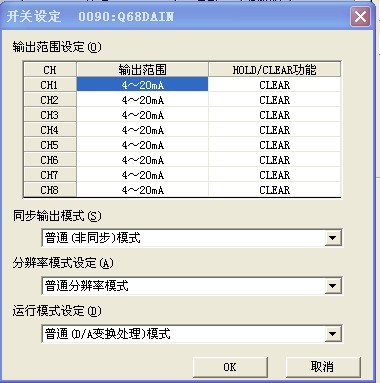

2.軟件參數配置圖：

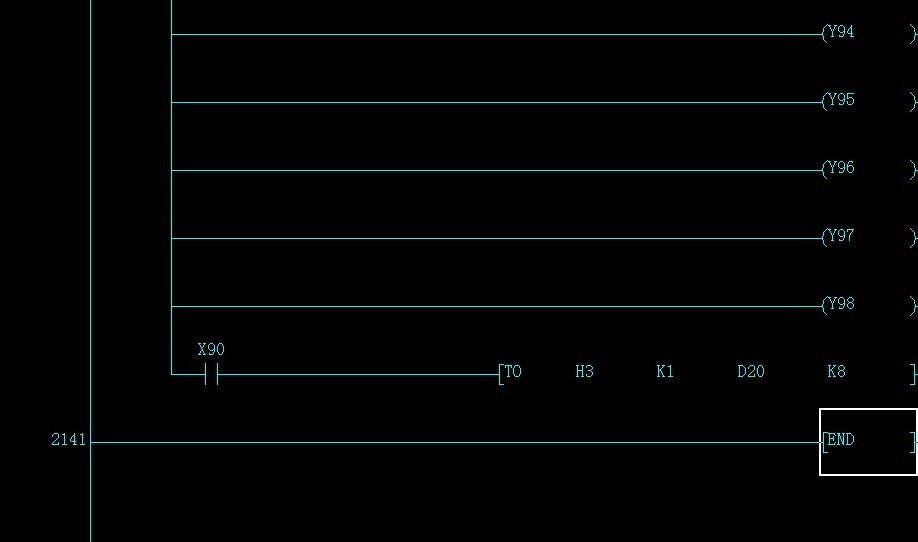

3.D/A轉換梯形圖：X90(模塊READY)，X99（運行條件設置完成標志)，Y99(運行條件設置請求)，Y91~Y98(CH1~CH8輸出允許）

最近也在用Q，用的是62DA，都是抄手冊的，和你的類似，一起學習，呵呵

說一下，Q的D/A模塊好像是占用16點的，緩存地址好像不應該是H3，H9試試，通道輸出允許可以加個條件，一起探討查證~另外如果用智能設置軟件，這些程序都可以省掉

謝謝樓上兄弟，H3我是給的智能模塊的站號，因為在插槽上，D/A模塊位于第四個位置，和二樓兄弟說的一樣，我是基本上照抄的手冊的，因為手冊上D/A模塊放在CPU后面的第一個位置，手冊上的示例程序給的是H0，所以我給的H3，不知道是否正確。另外我下載了一個GX-Configurator-DA2智能軟件來看看，就像你說的不再需要FROM/TO指令來寫了。因為PLC還沒有買回來，機器也在組裝當中，現在還沒辦法調試，東西回來后再驗證結果。

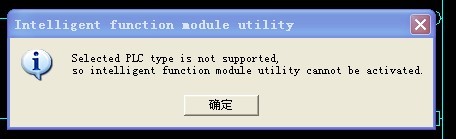

在家園下載了一個GX-Configurator-DA2，安裝完成后，打開工具下面的智能功能模塊-START，發生如下提示：


點擊確定后


是不是和我的電腦系統有關系還是別的什么原因，有沒有誰碰到過同樣的問題

那個不是槽號，是16進制的緩存首地址，軟件以前用的忘記了，現在Q PLC都是用的GX-WORKS，集成智能模塊設置軟件的

引用

引用第4樓qinliangkui于2012-10-30 15:26發表的 :
在家園下載了一個GX-Configurator-DA2，安裝完成后，打開工具下面的智能功能模塊-START，發生如下提示：
[attachment=95243]
點擊確定后
[attachment=95244]
是不是和我的電腦系統有關系還是別的什么原因，有沒有誰碰到過同樣的問題

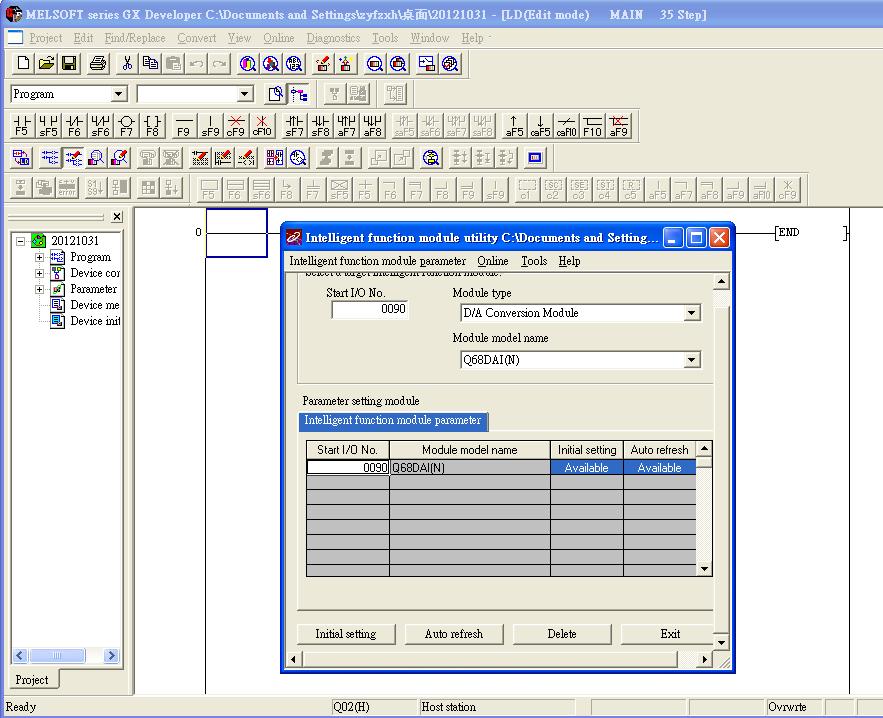

我所使用的是英文版的軟體，操作系統為正版非精簡版的XP，如附圖Q02H使用毫無壓力，有圖有真相！

謝謝，改用GX-works2軟件來設置，很簡便。

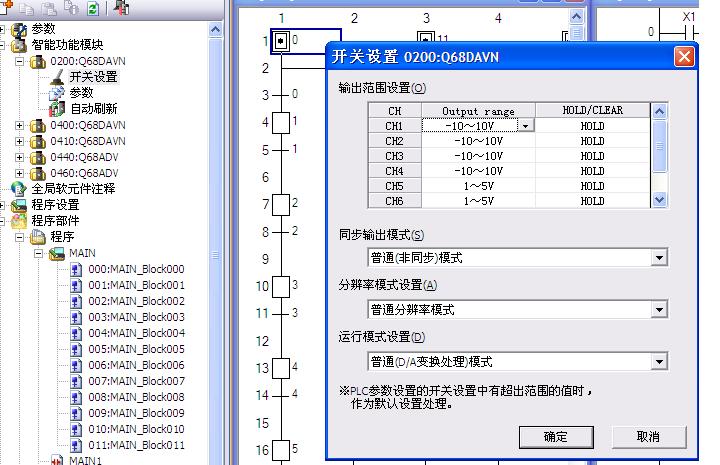

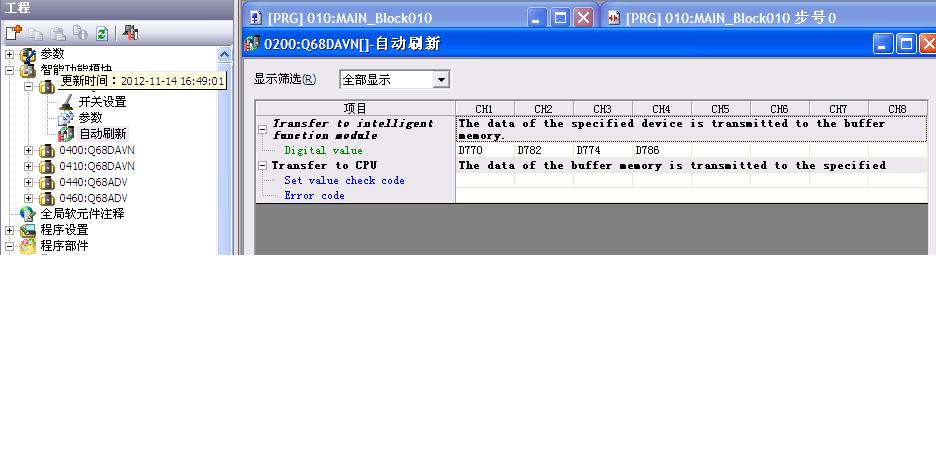

就按照一下的步驟設置就可以了，不用FOR/TO，直接改變寄存器的值就可以了。
