工控人家園 三菱工控論壇 急 FX1N 帶的擴展怎么沒輸入

wangsai0501

級別: 家園常客

精華主題: 0
發帖數量: 382 個
工控威望: 533 點
下載積分: 1515 分
在線時間: 289(小時)
注冊時間: 2010-04-12
最后登錄: 2025-06-03
查看wangsai0501的主題 / 回貼

樓主發表于: 2011-09-27 20:38

只看樓主 | 小中大

圖片：

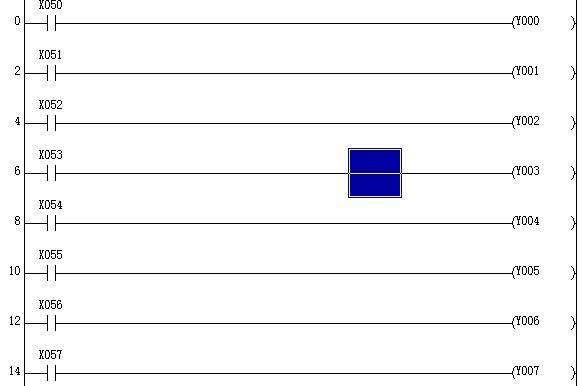

基本單元是FX1N 60MR 帶2個FX2N-16EX 調試時為什么沒有輸出呢程序如圖（PLC打到運行狀態了）

擴展單元的接線是把X 一類的點直接與基本單元的COM點閉合的
上面有個+24是什么意思呢
不是把他與X一類點閉合吧那樣不就短路了嗎？

各位師傅指點下

wangsai0501

級別: 家園常客

精華主題: 0
發帖數量: 382 個
工控威望: 533 點
下載積分: 1515 分
在線時間: 289(小時)
注冊時間: 2010-04-12
最后登錄: 2025-06-03
查看wangsai0501的主題 / 回貼

1樓發表于: 2011-09-27 21:01

只看該作者 | 小中大

找FX2N 說明書上有
要接24點

550374389

！！！

級別: 論壇先鋒

精華主題: 0
發帖數量: 696 個
工控威望: 1161 點
下載積分: 5237 分
在線時間: 2360(小時)
注冊時間: 2010-11-28
最后登錄: 2025-05-26
查看550374389的主題 / 回貼

2樓發表于: 2011-09-28 01:08

只看該作者 | 小中大

把16ex上的24v端子接到主單元上的24v端子！

正在學習

級別: 探索解密

精華主題: 0
發帖數量: 34 個
工控威望: 158 點
下載積分: 2805 分
在線時間: 43(小時)
注冊時間: 2011-09-14
最后登錄: 2022-03-10
查看正在學習的主題 / 回貼

3樓發表于: 2011-09-28 07:43

只看該作者 | 小中大

擴展單元你好像沒有接電源吧，
