樓主  發表于: 2010-02-02 12:01
故障前后貼圖如下,請朋友們協助翻譯成LAD語句,初手不懂STL,先謝了。說明故障報警是221。4





[ 此帖被借你消愁在2010-02-02 12:08重新編輯 ]
附件: Doc1.rar (339 K) 下載次數:87
網站提示: 請不要用迅雷下載附件,容易出錯
借你消愁
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看借你消愁的 主題 / 回貼
1樓  發表于: 2010-02-02 12:05
貼不上圖,著急中。
借你消愁
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看借你消愁的 主題 / 回貼
2樓  發表于: 2010-02-02 12:08
1樓附件是PDF的壓縮文件。哪位好心人幫忙看看,指點在下。多謝。
sjm213
有小知識,無大學問。
級別: 論壇版主

精華主題: 7 篇
發帖數量: 5288 個
工控威望: 7514 點
下載積分: 160730 分
在線時間: 3231(小時)
注冊時間: 2007-11-21
最后登錄: 2025-05-25
查看sjm213的 主題 / 回貼
3樓  發表于: 2010-02-02 18:40

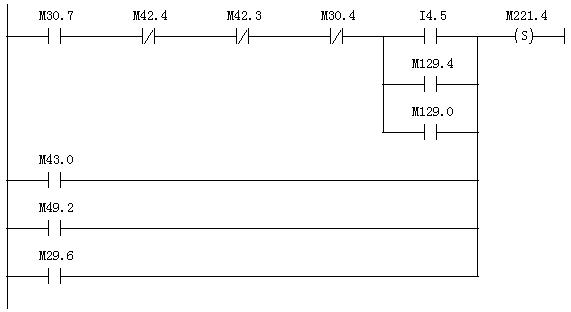

你把這段程序手動寫入STEP7里面就能自動切換為LAD了。


看這個情況,F49.2和F49.6兩點都為ON致使F221.4導通,您要繼續查這兩個點。
wwcwwc
級別: VIP會員

精華主題: 0
發帖數量: 3398 個
工控威望: 3196 點
下載積分: 70572 分
在線時間: 1607(小時)
注冊時間: 2008-04-20
最后登錄: 2025-04-28
查看wwcwwc的 主題 / 回貼
4樓  發表于: 2010-02-02 20:09
同意3樓的觀點,看了你的PDF圖,故障條件激活了F49.2;F49.6.使報警221.4置位了。
借你消愁
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看借你消愁的 主題 / 回貼
5樓  發表于: 2010-02-02 23:11
多謝樓上兩位。還是好人多呀。我也找到了是49.2和49.6的問題。現在正在滿世界找他倆。
另外沒有明白3樓這句話“你把這段程序手動寫入STEP7里面就能自動切換為LAD了。”,S5里面的STL語句可以轉化為LAD?如何進行?
多謝。
sjm213
有小知識,無大學問。
級別: 論壇版主

精華主題: 7 篇
發帖數量: 5288 個
工控威望: 7514 點
下載積分: 160730 分
在線時間: 3231(小時)
注冊時間: 2007-11-21
最后登錄: 2025-05-25
查看sjm213的 主題 / 回貼
6樓  發表于: 2010-02-02 23:23
你要么在S5里面進行編輯,把程序按照正常的段落(網絡)分開,就可以顯示為梯形圖了。
如果感覺在S5里面編輯太麻煩,那么可以打開我們常用的STEP7軟件,將程序逐句抄寫到STEP7里面,再切換到LAD。
按照你上傳的PDF文檔里顯示的程序,是可以轉換成功的。只是要注意分段。
對于閱讀S5程序而言,學習STL語言是十分必要的。稍微復雜點或長點的程序都是STL形式的,不能理解怎么辦啊!
=============
F42.6的查找,你可以這樣:首先在S5初始界面用F4鍵進入設置,選擇您要編輯或監控的程序并確定退出設置窗口;然后按F11就會自動生成十字交叉表;然后進入程序監控頁面,按F2兩次,然后輸入F42.6,再按F2或回車,此時列舉出了該點在程序中的使用狀態,用方向鍵找到想要查找的點,再按F2就可以跳轉到該段程序了。
借你消愁
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看借你消愁的 主題 / 回貼
7樓  發表于: 2010-02-03 07:02
多謝樓上。今早起床突然想到是讓我用S7來轉換。這對于初學來是個好辦法。
后面我會加強STL的學習的。多謝了了。
qpss2006
級別: 略有小成
精華主題: 1 篇
發帖數量: 200 個
工控威望: 317 點
下載積分: 5296 分
在線時間: 66(小時)
注冊時間: 2009-04-11
最后登錄: 2025-04-23
查看qpss2006的 主題 / 回貼
8樓  發表于: 2011-03-24 19:59
正在學習
