樓主  發表于: 2011-03-04 12:34

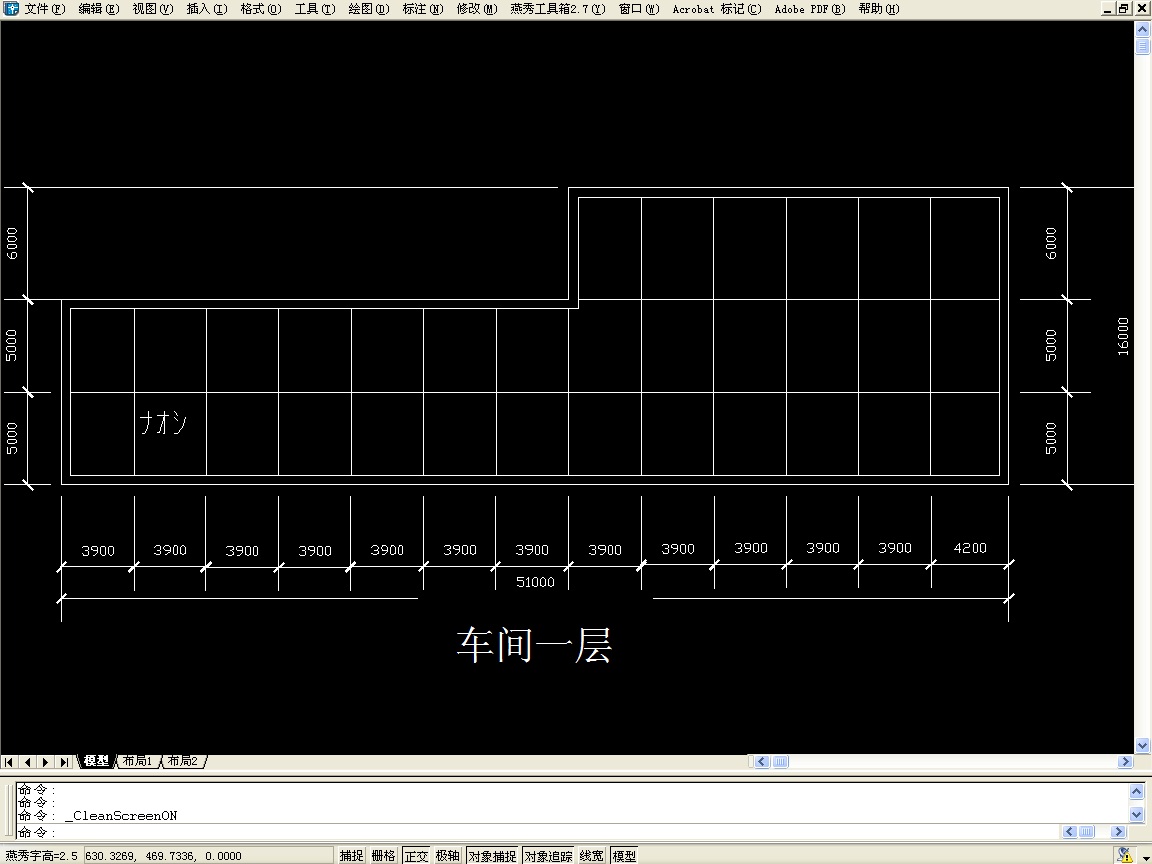

描述:車間一層
圖片:

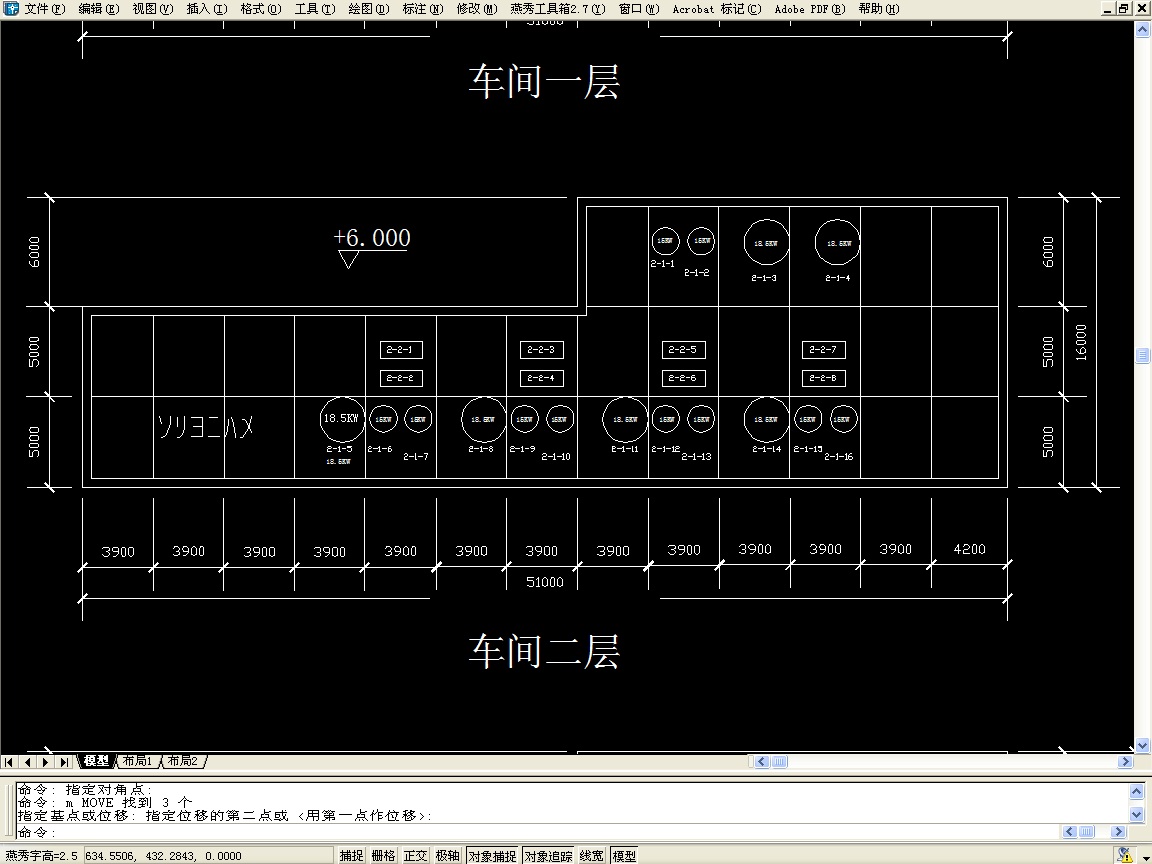

描述:車間二層
圖片:

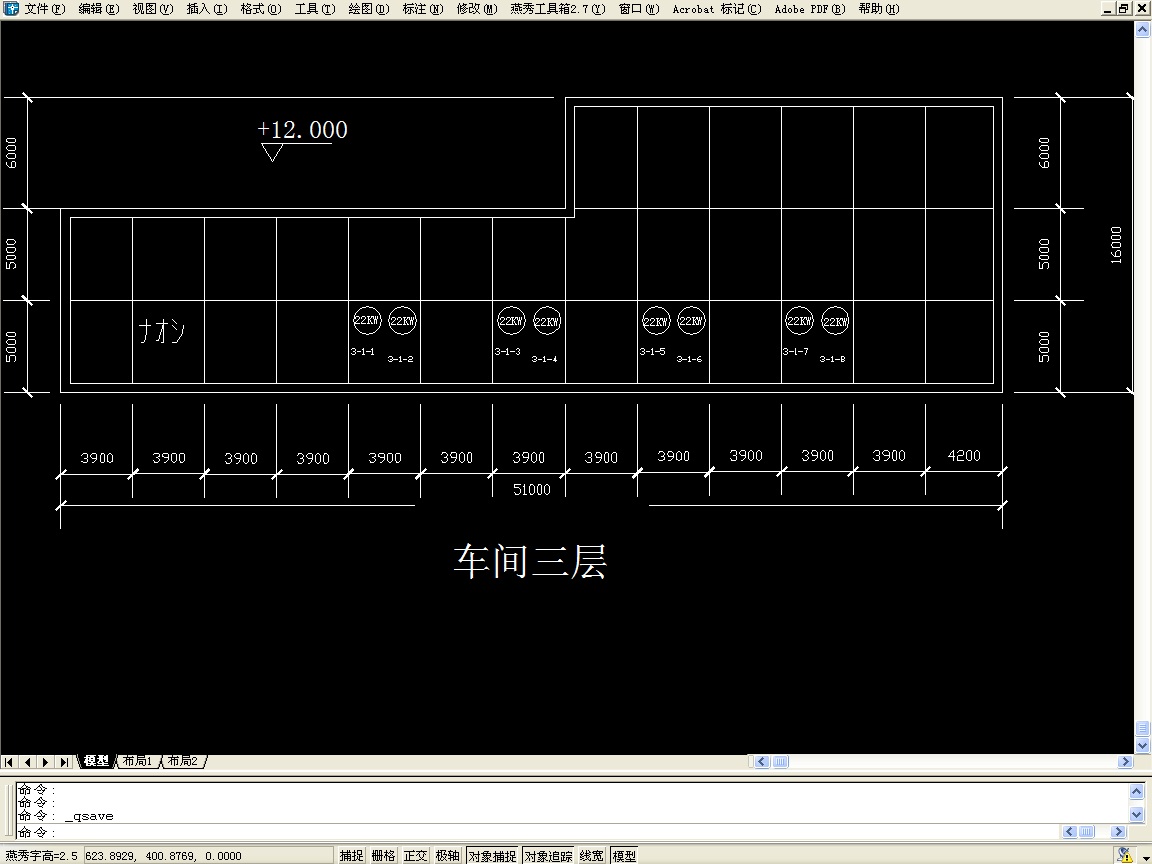

描述:車間三層
圖片:

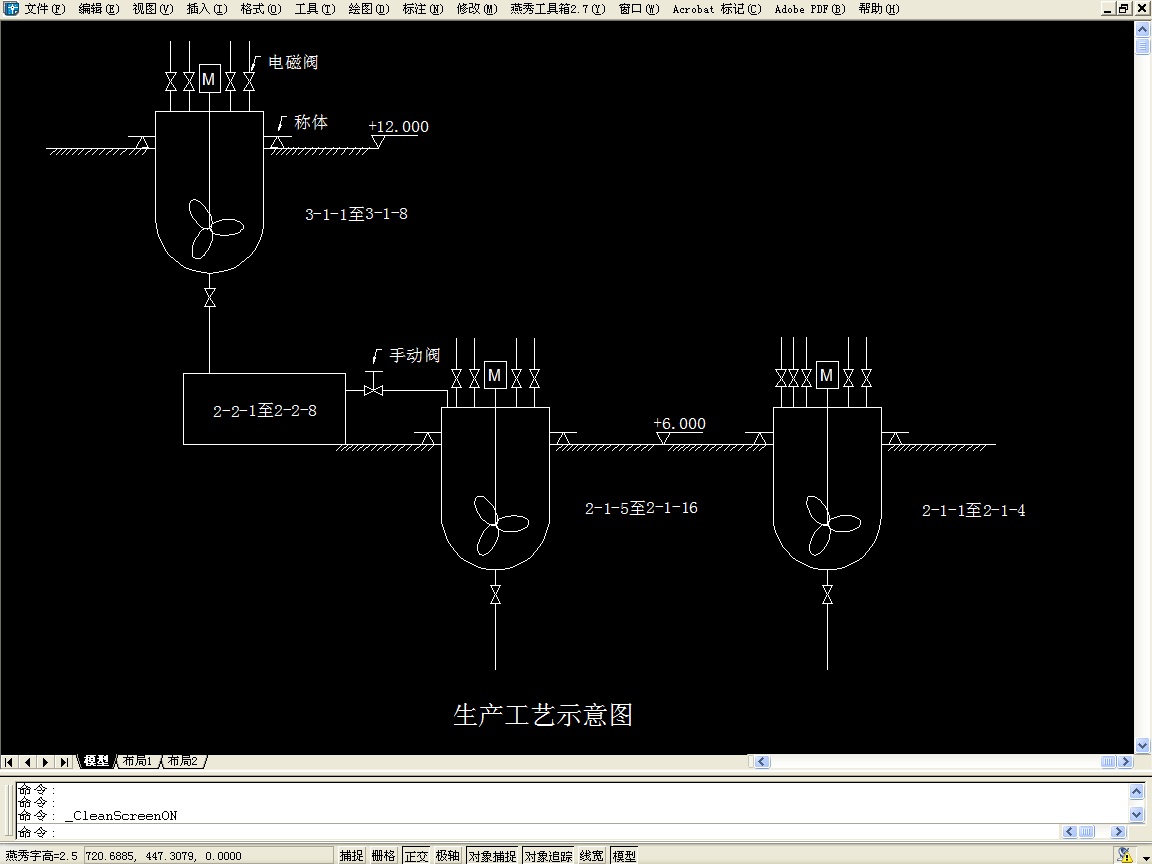

描述:生產工藝流程圖
圖片:
有一涂料生產企業新建一個色漆車間,要求設計一套色漆生產控制系統,具體要求如下:
1、一個三層的色漆車間,車間長51m,寬16m。一層放置配套設備無需控制。
2、二層共16只調漆釜,調漆釜編號2-1-1到2-1-16,都要求稱重,重量要能在現場顯示。其中編號2-1-1到2-1-4的4只釜還要求溫度采集,并通過溫度控制冷卻水的注入,采用一機缸變頻攪拌方式,5種自動配料(含冷卻水)。其余12只釜采用一機一缸變頻攪拌方式,4種自動配料。
4、三層共8只調漆釜,調漆釜編號3-1-1到3-1-8,都要求稱重,重量要能在現場顯示,采用一機一缸變頻攪拌方式,4種自動配料。
5、控制室位于二層,客戶要求除了在現場能對變頻攪拌進行控制外,控制室也可以對各變頻攪拌進行控制,同時通過上位機進行配方的設定、下載,并能監控生產流程。由于控制的釜較多,而分布于二、三兩層,客戶希望用兩臺上位機。
6、一層和三層各有一個配電間,一層為總配電間為一、二層供電;三層為三層供電,但三層的總電源由一層配電間引入。
7、整個生產流程為,三層的各個調漆釜根據設定好的配方自動投料,投料完畢后在人工確認的情況下可以啟動攪拌電機,停止攪拌電機同樣要人工確認。在人工確認的情況下可以打開放料閥進行放料。
三層的料放入二層的砂磨機中,砂磨機編號2-2-1到2-2-8,砂磨機編號與三層調漆釜編號一一對應。二層各個調漆釜根據設定好的配方自動投料,投料完畢后在人工確認的情況下可以啟動攪拌電機,停止攪拌電機同樣要人工確認。在人工確認的情況下可以打開放料閥進行放料。砂磨好的料采用人工手動的方式投入編號為2-1-5到2-1-16的釜中,無需自動控制。
稱重傳感器、閥門、電機都有客戶提供,系統中主要控制設備采用西門子,其他輔助設備可由設計人員自行選定。
考試要求:
1、按照以上要求設計一套色漆生產的控制系統。
2、畫出系統方案的系統配置圖。
3、選用設備,列出所需設備規格型號及數量,同時算出購買設備的總價。
4、能介紹所設計系統的控制過程,寫出本系統方案的特點。
5、設計方案的編寫要考慮到控制系統的穩定可靠、安裝敷設的方便、維修保養的方便,以及以后設備的更新和升級,價格低廉。

cvlsam
富士低壓,POD(觸摸屏),PLC專賣
級別: VIP會員

精華主題: 3 篇
發帖數量: 6804 個
工控威望: 38408 點
下載積分: 9678 分
在線時間: 9664(小時)
注冊時間: 2006-09-13
最后登錄: 2025-05-23
查看cvlsam的 主題 / 回貼
1樓  發表于: 2011-03-04 13:14
就個人認為,您這種要求的指導需要有償服務,論壇中那些愿意兼職的朋友們可以動起來了。
