工控人家園 西門子工控論壇 s7-200的模擬量輸入模塊EM231怎么連接4-20mA電流輸出的壓力開關

sunrisk

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 308 個
工控威望: 461 點
下載積分: 1043 分
在線時間: 431(小時)
注冊時間: 2009-04-24
最后登錄: 2025-03-30
查看sunrisk的主題 / 回貼

樓主發表于: 2010-08-07 14:18

只看樓主 | 小中大

我按照電流輸出的連接方式將壓力傳感器與EM231連接后，為什么采集的信號小于6400？請高手指點！

sunrisk

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 308 個
工控威望: 461 點
下載積分: 1043 分
在線時間: 431(小時)
注冊時間: 2009-04-24
最后登錄: 2025-03-30
查看sunrisk的主題 / 回貼

1樓發表于: 2010-08-07 14:24

只看該作者 | 小中大

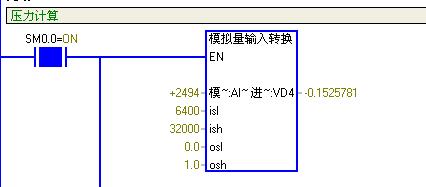

圖片：

壓力開關有一個模擬電流輸出端，正負電源端和兩個開關量5條線。是不是我連接有問題？

sunrisk

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 308 個
工控威望: 461 點
下載積分: 1043 分
在線時間: 431(小時)
注冊時間: 2009-04-24
最后登錄: 2025-03-30
查看sunrisk的主題 / 回貼

2樓發表于: 2010-08-07 14:25

只看該作者 | 小中大

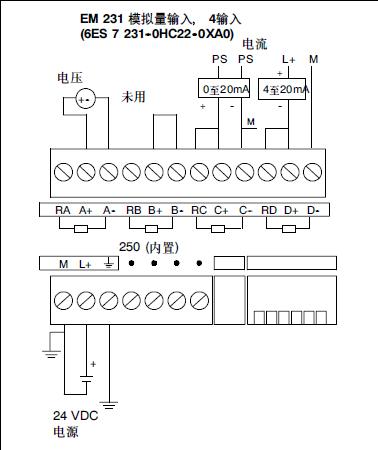

圖片：

這個是接線圖

zhuls

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 125 個
工控威望: 363 點
下載積分: 6767 分
在線時間: 222(小時)
注冊時間: 2009-07-03
最后登錄: 2021-04-23
查看zhuls的主題 / 回貼

3樓發表于: 2010-08-07 14:48

只看該作者 | 小中大

以上那個是接線圖，電流和電壓的接法不是一樣的。樓主你的模擬量的導線要用屏幕線，你可以用萬用表測量一下壓力開關輸出的電流多大，我記得EM231模塊是要設定DIP開關（在24V電源這一側的），一共有六個吧。具體怎么設定看一下手冊。

sunrisk

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 308 個
工控威望: 461 點
下載積分: 1043 分
在線時間: 431(小時)
注冊時間: 2009-04-24
最后登錄: 2025-03-30
查看sunrisk的主題 / 回貼

4樓發表于: 2010-08-07 14:56

只看該作者 | 小中大

謝謝，DIP開關沒設置應該是 on/ on /off 單極性！

sunrisk

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 308 個
工控威望: 461 點
下載積分: 1043 分
在線時間: 431(小時)
注冊時間: 2009-04-24
最后登錄: 2025-03-30
查看sunrisk的主題 / 回貼

5樓發表于: 2010-08-07 15:52

只看該作者 | 小中大

我表頭的示數和采集的模擬量壓力值有誤差是怎么回事，怎么消除？

sunrisk

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 308 個
工控威望: 461 點
下載積分: 1043 分
在線時間: 431(小時)
注冊時間: 2009-04-24
最后登錄: 2025-03-30
查看sunrisk的主題 / 回貼

6樓發表于: 2010-08-10 07:51

只看該作者 | 小中大

為什么連接第二個傳感器的時候，第二個采集的值又小于6400？迷茫！
