請教大家一個問題：
最近在使用模擬量輸出編程的時候發現一個問題，在標定的時候。

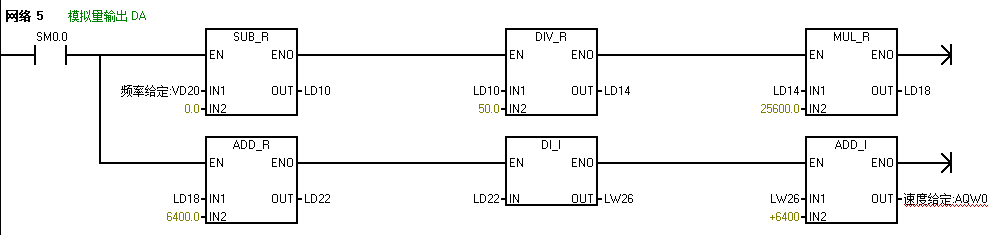

儲存區AQW的用法？為何ADD_I指令將兩個數相加不能直接放在AQW中？提示錯誤“指令操作數的存儲器區無效”
[attachment=118211]

提示如下錯誤：


而可以放在LW中，再通過MOV_W傳送至AQW中
如下圖所示



有人說是“數據類型不符”
ADD_I也是將兩個整型數相加得到的結果也是整型啊

AQW也是整數啊

都是整型為何不能直接OUT-AQW呢？

也有人說：

整數運算不支持OUT-AQW著整數

讀寫不能同時進行

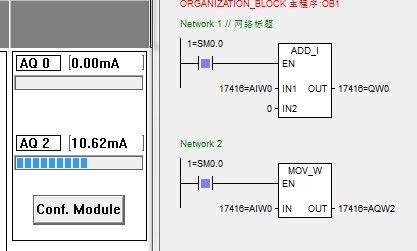

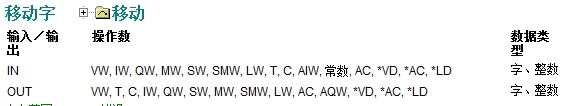

另外，昨天問了一個好友，ADD_I在輸入引腳可以接AIW，就是輸出引腳不能接AQW，說是手冊和西門子軟件這么規定的，如下圖所示：







也就是說必須用一個MOV_W指令將轉換后的結果送入AQW



雖然手冊上這么規定，但是我不太理解

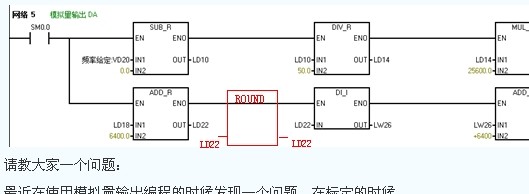

按圖中紅色的插入ROUND試試，不用MOV
在紅色ROUND指令之前，你用的是浮點數計算，而后面又整數計算，顯然LD22數據類型沖突，必須加入取整指令

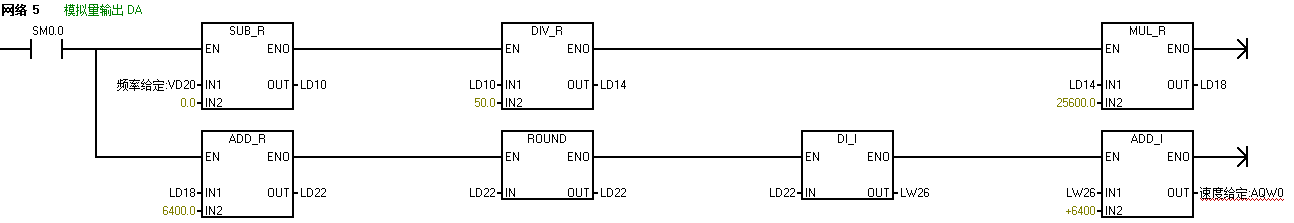

上面只是引用ROUND指令，正確的程序應是如下圖

我按照您說的試了，還是不行。



請問是什么原因

我貼一個西門子論壇的回復，請大家在討論討論

“你用語句來觀看這一個add指令就知道為什么了。
AQ是不允許讀的，一個add指令可以分成兩個下面的指令
LD     SM0.0
MOVW   1, AC0
+I     2, AC0
ld是配角沒問題。mov指令沒有問題。+I指令必然要先把ac讀出來準備運算，然后把2加上去，然后再把結果寫進去ac0。結果就產生了讀的操作。然后就錯了。”

按您的意思，我也試了，確實平常沒這樣深入研究過，只是按手冊的規定去編，領教了！
