工控人家園 綜合討論 滾珠絲桿的問題？

zycyhwan

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看zycyhwan的主題 / 回貼

樓主發表于: 2010-04-28 19:30

只看樓主 | 小中大

圖片：

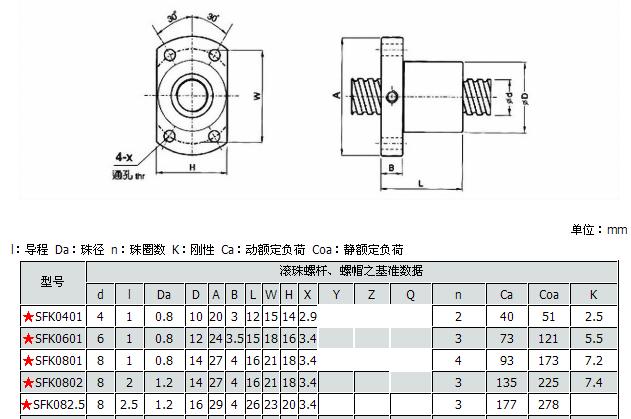

大家好，本人系菜鳥。問一個滾珠絲桿的問題，滾珠絲桿直徑d=8，導程l=2.5，珠經Da=1.2，D=16，Ca=177…，如圖所示。

由這些條件怎么計算出，滾珠絲桿螺紋距Pb？滾珠絲桿的長度？謝謝！

qinchenglim

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1219 個
工控威望: 1320 點
下載積分: 3938 分
在線時間: 739(小時)
注冊時間: 2009-06-09
最后登錄: 2025-05-05
查看qinchenglim的主題 / 回貼

1樓發表于: 2010-04-28 21:00

只看該作者 | 小中大

導程是指絲杠轉一圈螺母在絲杠軸線上的位移。對于單頭絲杠來說螺距和導程在數值上是一樣的，對于多頭螺紋來說導程等于螺距乘頭數。

如果是單頭絲桿,Pb=l 也就是Pb=2.5
如果是雙頭絲桿Pb=2*l,也就是Pb=5

本帖最近評分記錄：

下載積分:+3(wsandlqj) 熱心助人

建筑人生

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 422 個
工控威望: 350 點
下載積分: 486 分
在線時間: 53(小時)
注冊時間: 2008-06-03
最后登錄: 2020-04-27
查看建筑人生的主題 / 回貼

2樓發表于: 2010-04-28 22:19

只看該作者 | 小中大

對于單頭的導距就是螺距，對于多頭的那就是導距*螺紋頭數就是螺距了！！
