管道監測系統應用案例
一、案例介紹
某公司設計一套系統來監測管道內部。
該系統硬件由便攜機（配控制器）、信號發生器、功率放大器、環狀傳感陣列、數據采集卡構成。采集卡安裝在便攜機內，將環狀傳感陣列安裝在管道需要監測的位置，信號線與采集卡進行連接。
上位機控制整個系統工作，采集數據，客戶通過二次開發，對檢測到的數據進行處理，實現對管道缺陷的高精度定位監測。

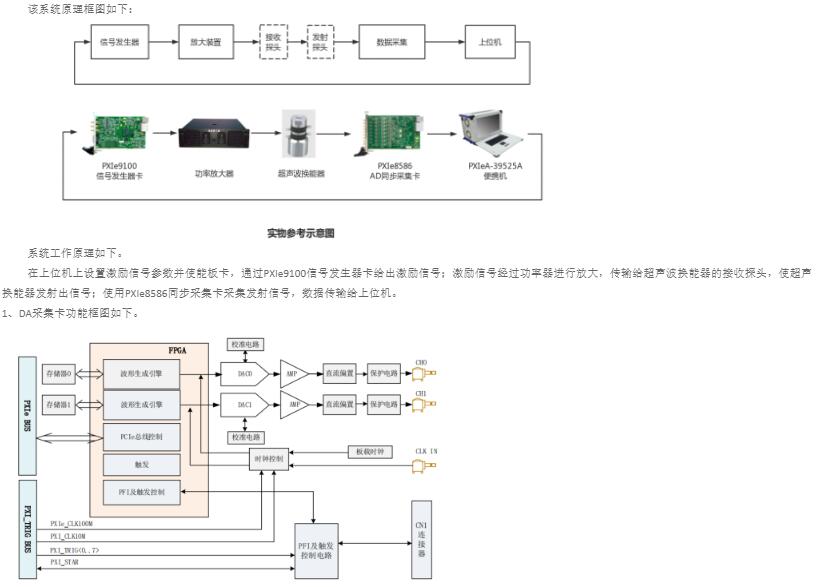

二、系統原理（見上圖）
三、產品介紹
1、PXIeA-39525A（配PXIe7682-A-A1控制器）
阿爾泰科技PXIeA-39525是一款帶有PXle-7682控制器的支持9槽PXleExpress的下翻計算機，自帶顯示屏幕和防水鍵盤，觸控板，具有一系列領先技術功能。內置的PXle-BP3309背板提供了一個PXle系統插槽、一個PXle timing插槽、6個PXIe混合外設槽以及一個PXI槽。PXleA-39525機箱帶有智能系統監控功能，可以回報機箱的各種狀態，包括風扇轉速、系統電壓和內部溫度等。PXIeA-39525機箱配有一個工業級交流電源，可在攝氏55度以下提供400瓦的功率，并且通過機箱背部的2個120mm冷卻風扇,提供卓越的冷卻能力。
PXle7682-A-A1是阿爾泰科技專為PXI-express的混合測試系統設計的3U PXIe控制器，采用Intel⑧CoreTMi7第四代高性能處理器，內存最大可支持16G DDR3L。該系統PXI Express的link配置為通用的4Port 4lan的模式，最大的數據吞吐量為8GB/S。PXIe7682控制器還提供豐富靈活的I/O接口，包括兩個DisplayPort接口，可同時連接兩個顯示器。兩個USB3.0接口，可以連接高速的外部設備,兩個千兆以太網口，四個USB20接口可以連接其他外部設備或者USB接口的儀器。產品設計經過嚴格測試已成熟應用，能長時間穩定可靠地工作，可廣泛應用于工業自動化控制，軍用計算機領域。
2、PXIe9100
PXle9100是一款基于PXle總線的任意波形發生器，該板卡提供2通道可同步模擬量輸出，能夠生成用戶定義的任意波形以及正弦波、方波、三角波和鋸齒波等標準函數,任意波形發生器可以生成±5V、±10V幅度的信號;并且提供了16 路可編程I/O。
3、PXIe8586
PXle8586是8通道16位100MS/s采樣數字化儀，專為輸入信號高達50M的高頻和高動態范圍的信號而設計。模擬輸入范圍可以通過軟件編程設置為+1V或者+5V。配備了容量高達2GB的板載內存，16位高線性度的AD轉換器，是無線通訊、雷達/聲納、超聲、圖形成像等高動態范圍應用的理想選擇。
四、優勢
1、自主研發設計，供貨周期短；
2、提供技術支持服務；
3、具備C#、CVI、Delphi、LabVIEW、Python、Qt、VB、VC多種語言開發例程；
4、配套DAQ軟件，可實現自定義換算、保存等功能。
