樓主發表于: 2021-02-09 12:46

只看樓主 | 小中大

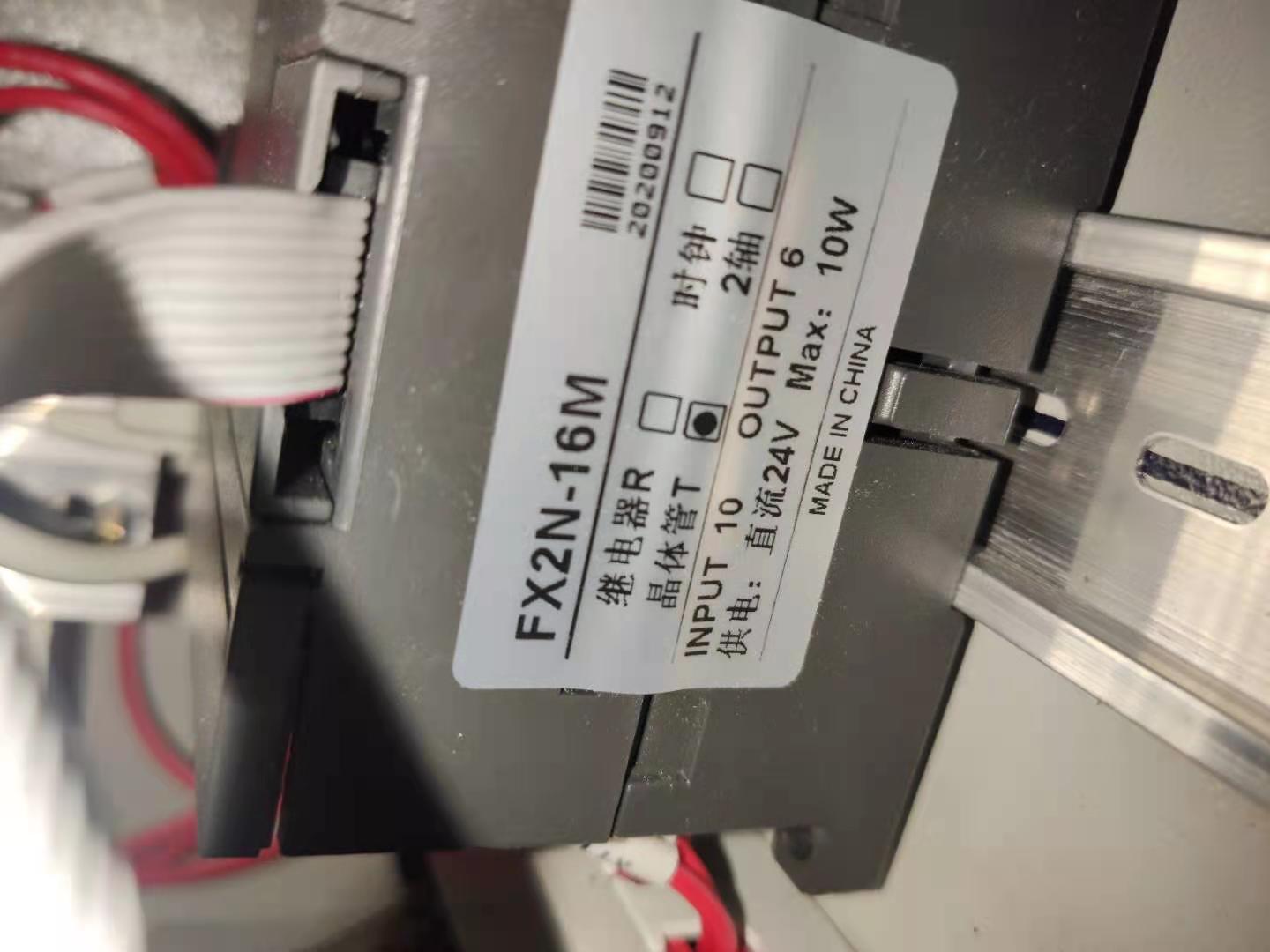

描述：外觀
圖片：

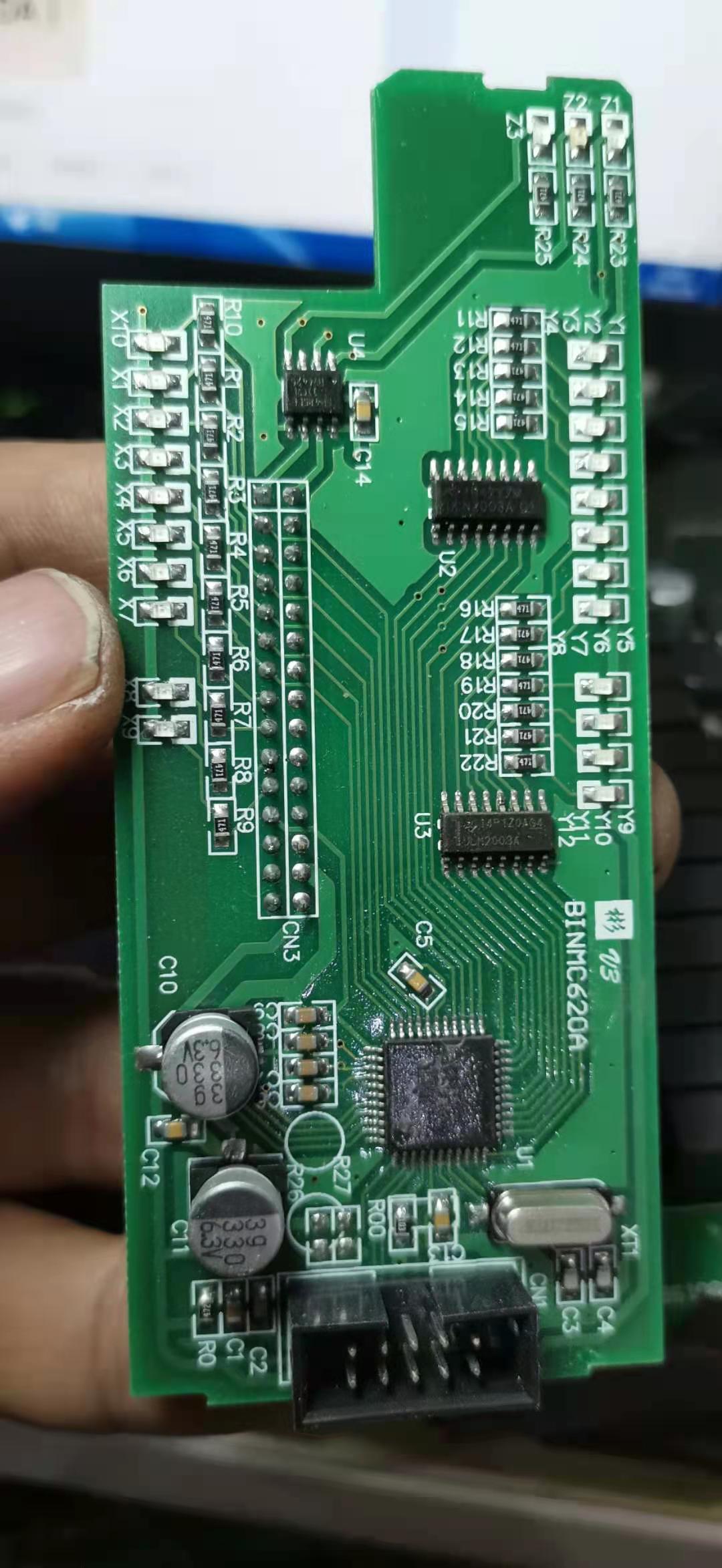

描述：上板
圖片：

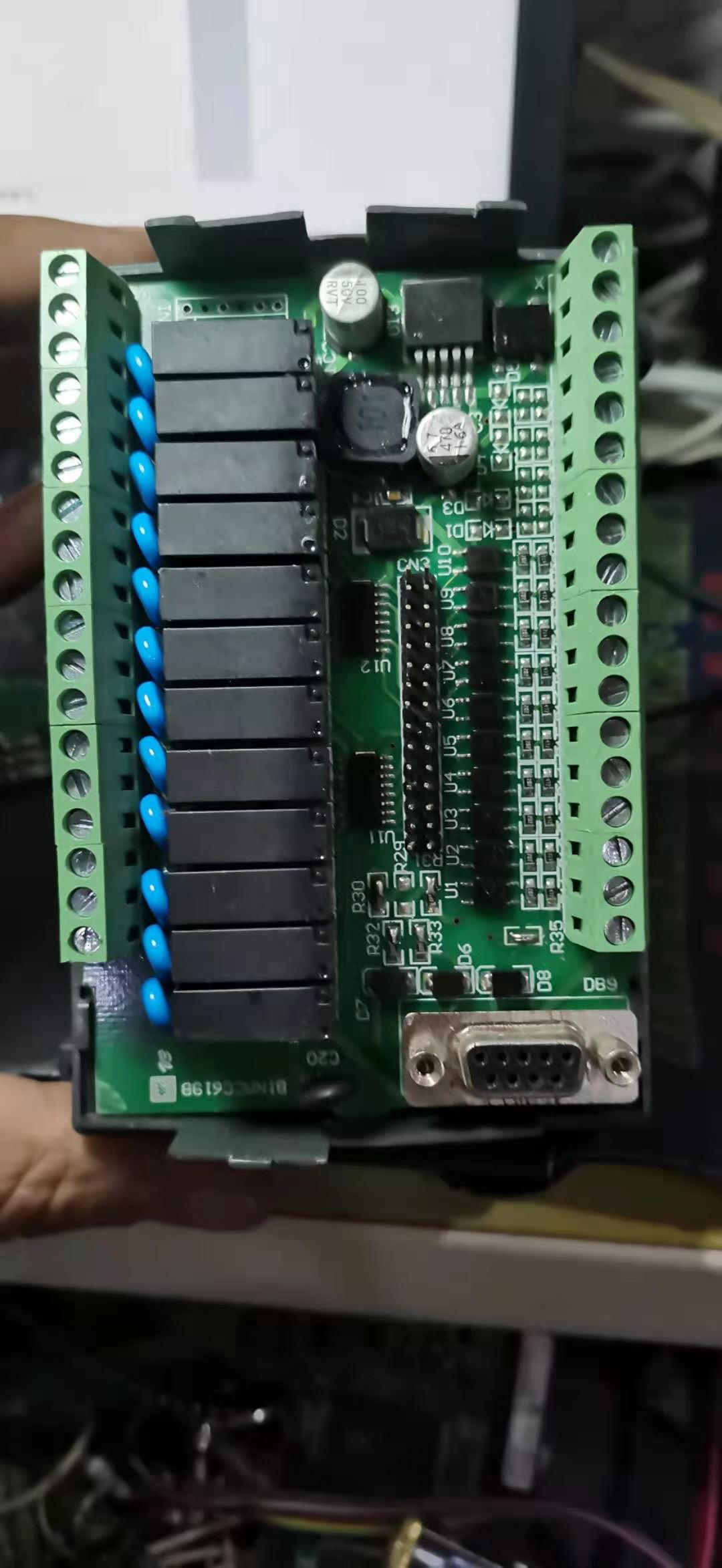

描述：底板
圖片：

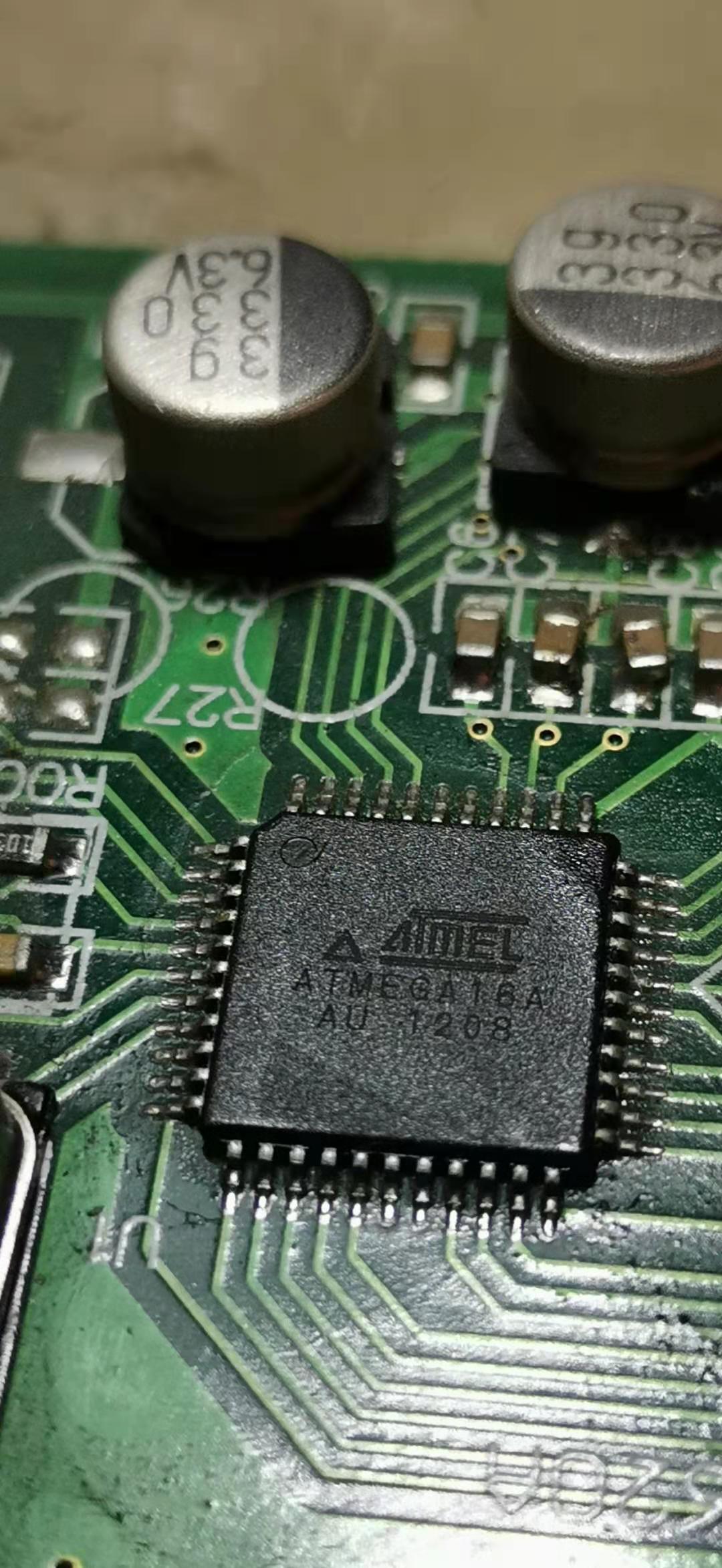

描述：CPU ATmega16A,
圖片：

求助！一臺國產PLC 標簽全沒 不知品牌不知用什么軟件和線編程
PLC，板上的芯片用的是ATmega16A, 十分感謝！

曉雯電子

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 5 個
工控威望: 103 點
下載積分: 564 分
在線時間: 26(小時)
注冊時間: 2010-11-29
最后登錄: 2025-05-20
查看曉雯電子的主題 / 回貼

1樓發表于: 2021-02-09 12:56

只看該作者 | 小中大

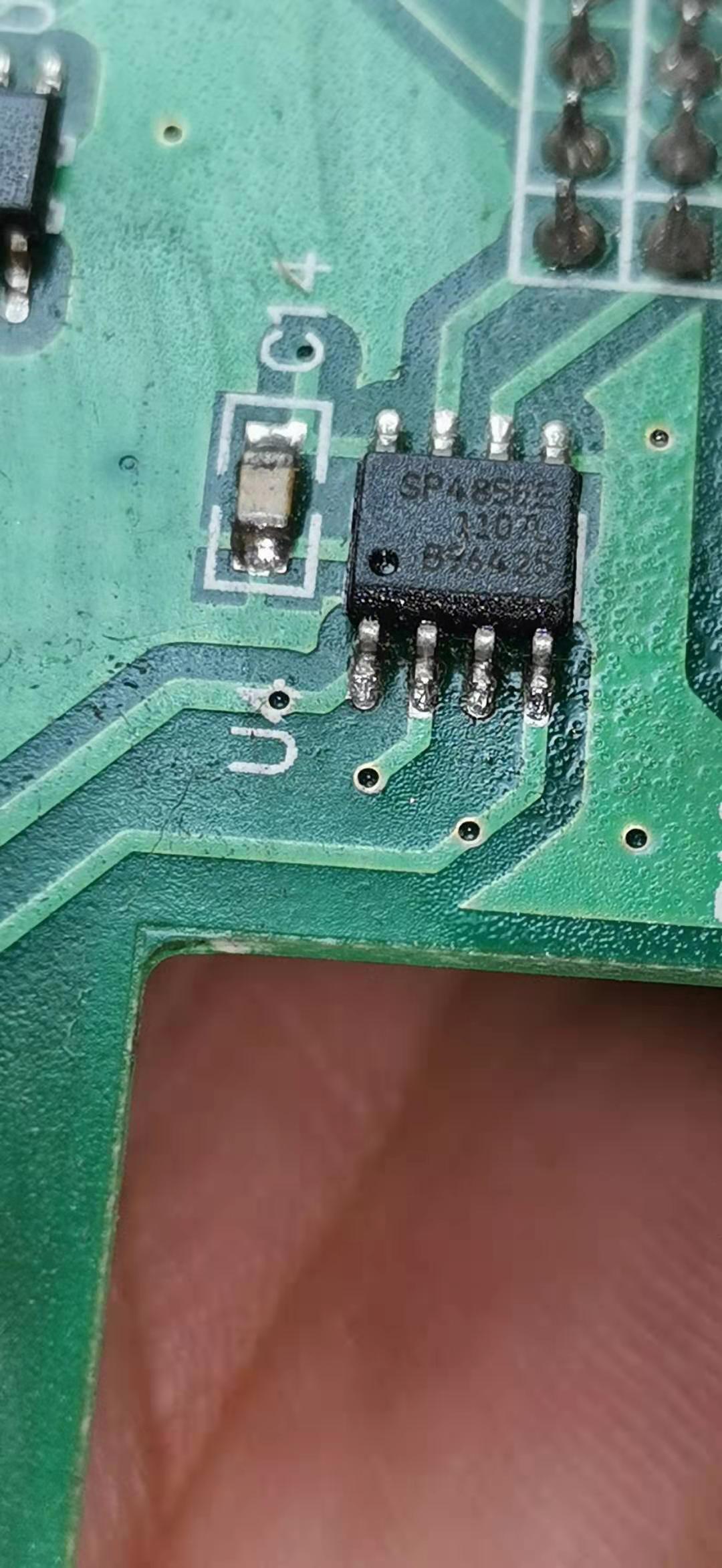

描述：485
圖片：

編程通信口是接232母口    上有一塊SP485
232
4腳         A
5腳         B
2 3 7         負
1  6          5V
8  9          地

honggun

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1658 個
工控威望: 7084 點
下載積分: 38682 分
在線時間: 936(小時)
注冊時間: 2009-11-16
最后登錄: 2025-06-10
查看honggun的主題 / 回貼

2樓發表于: 2021-02-09 13:48

只看該作者 | 小中大

一般都是三菱軟件，或者西門子軟件。國產的廉價工控板plc

goldage

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1960 個
工控威望: 2124 點
下載積分: 7377 分
在線時間: 528(小時)
注冊時間: 2016-06-19
最后登錄: 2025-06-09
查看goldage的主題 / 回貼

3樓發表于: 2021-02-09 22:00

只看該作者 | 小中大

國產仿西門家工控板

20201101

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 84 個
工控威望: 352 點
下載積分: 5774 分
在線時間: 66(小時)
注冊時間: 2020-11-01
最后登錄: 2022-09-03
查看20201101的主題 / 回貼

4樓發表于: 2021-02-10 12:33

只看該作者 | 小中大

三樓說的對

ma924888027

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1243 個
工控威望: 5843 點
下載積分: 551 分
在線時間: 259(小時)
注冊時間: 2012-10-18
最后登錄: 2024-12-05
查看ma924888027的主題 / 回貼

5樓發表于: 2021-02-10 13:16

只看該作者 | 小中大

還能看出來仿的哪家的，看來都是電路高手

honggun

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1658 個
工控威望: 7084 點
下載積分: 38682 分
在線時間: 936(小時)
注冊時間: 2009-11-16
最后登錄: 2025-06-10
查看honggun的主題 / 回貼

6樓發表于: 2021-02-10 13:39

只看該作者 | 小中大

引用
引用第4樓20201101于2021-02-10 12:33發表的 :
三樓說的對

對啥對啊，板子的指示燈那里都有X和Y的端口定義，能是西門子嗎？只是用了個西門子的殼子罷了。

本帖最近評分記錄：

下載積分:+1(9x7k9w4)

曉雯電子

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 5 個
工控威望: 103 點
下載積分: 564 分
在線時間: 26(小時)
注冊時間: 2010-11-29
最后登錄: 2025-05-20
查看曉雯電子的主題 / 回貼

7樓發表于: 2021-02-10 15:27

只看該作者 | 小中大

謝謝熱心壇友！不知是不是要專用電纜的問題西門子三菱的都不能編程（下載）

wzy139076378

年輕不是你玩的理由，而是你奮斗的資本。

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 450 個
工控威望: 12807 點
下載積分: 522 分
在線時間: 1022(小時)
注冊時間: 2013-10-31
最后登錄: 2025-06-10
查看wzy139076378的主題 / 回貼

8樓發表于: 2021-02-14 23:17

只看該作者 | 小中大

仿三菱的，用RS232轉USB的線通訊
