二手工控電器
且行且珍惜
級別: 工控俠客
精華主題: 0
發帖數量: 2860 個
工控威望: 4491 點
下載積分: 220673 分
在線時間: 3219(小時)
注冊時間: 2008-02-22
最后登錄: 2025-05-27
查看二手工控電器的 主題 / 回貼
樓主  發表于: 2019-08-22 07:53

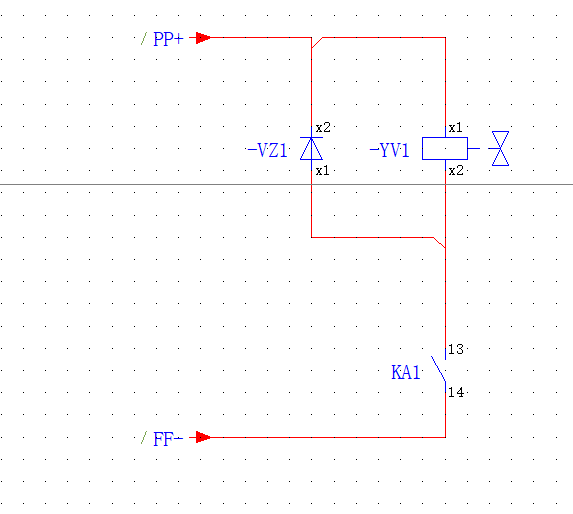

如圖中的二極管為什么會導致電磁閥動作延時?不使用二極管時電磁閥動作迅速完全正常。一旦使用二極管后電磁閥有延時關短,即在正常停止情況下碰到外部限位可有10毫米至20毫米的位置過沖。
歡迎捧場光臨工控自動化小店!
供應二手拆機PLC 、觸摸屏、伺服、步進、變頻器、3相固態SSR調壓調功模塊、各種品牌輸入輸出I0接線端子臺
http://shop115113109.taobao.com/?spm=a1z10.5-c.0.0.L6cazp&v=1
1421448580
級別: 略有小成
精華主題: 0
發帖數量: 237 個
工控威望: 341 點
下載積分: 13366 分
在線時間: 909(小時)
注冊時間: 2015-10-10
最后登錄: 2025-05-26
查看1421448580的 主題 / 回貼
1樓  發表于: 2019-08-22 08:28
切斷后 感性負載電流無法突變,通過二極管保持,所以延時動作 加一個電阻可能會改善一點
wangnaizhi
級別: 工控俠客
精華主題: 0
發帖數量: 1296 個
工控威望: 2002 點
下載積分: 1225 分
在線時間: 992(小時)
注冊時間: 2015-08-31
最后登錄: 2025-05-27
查看wangnaizhi的 主題 / 回貼
2樓  發表于: 2019-08-22 08:33
在線圈前面加個二極管會怎么樣?
龍云浪子
級別: 工控俠客
精華主題: 0
發帖數量: 415 個
工控威望: 3298 點
下載積分: 7690 分
在線時間: 438(小時)
注冊時間: 2013-01-18
最后登錄: 2025-05-27
查看龍云浪子的 主題 / 回貼
3樓  發表于: 2019-08-22 09:22
線圈斷電瞬間產生的反向電壓是閃瞬即逝,不會有明顯的延遲。
樓主留言:
問題就有很明顯的過沖
1992sd
級別: 略有小成
精華主題: 0
發帖數量: 236 個
工控威望: 350 點
下載積分: 35437 分
在線時間: 612(小時)
注冊時間: 2012-08-23
最后登錄: 2025-05-23
查看1992sd的 主題 / 回貼
4樓  發表于: 2019-08-22 11:09
所選的二極管型號可能不合適,選快恢復二極管試試。
樓主留言:
我用的是1N4007二極管
yerong
級別: 工控俠客
精華主題: 1 篇
發帖數量: 1936 個
工控威望: 2089 點
下載積分: 11133 分
在線時間: 839(小時)
注冊時間: 2007-08-28
最后登錄: 2025-05-26
查看yerong的 主題 / 回貼
5樓  發表于: 2019-08-22 14:58
二極管串個稍高于工作電壓的穩壓管
樓主留言:
此穩壓管能經得起電磁閥反向所產生的瞬間嗎?請推薦一下型號。
二手工控電器
且行且珍惜
級別: 工控俠客
精華主題: 0
發帖數量: 2860 個
工控威望: 4491 點
下載積分: 220673 分
在線時間: 3219(小時)
注冊時間: 2008-02-22
最后登錄: 2025-05-27
查看二手工控電器的 主題 / 回貼
6樓  發表于: 2019-08-23 20:37
請教路過高人如果我用壓敏電阻是不是會比二極管效果要好呢?也就是說我用壓敏電阻是不是就不會產生釋放延時現象?
歡迎捧場光臨工控自動化小店!
供應二手拆機PLC 、觸摸屏、伺服、步進、變頻器、3相固態SSR調壓調功模塊、各種品牌輸入輸出I0接線端子臺
http://shop115113109.taobao.com/?spm=a1z10.5-c.0.0.L6cazp&v=1
塞外海島
不停的前進
級別: 家園?
精華主題: 0
發帖數量: 497 個
工控威望: 644 點
下載積分: 1465 分
在線時間: 1725(小時)
注冊時間: 2012-10-05
最后登錄: 2025-05-27
查看塞外海島的 主題 / 回貼
7樓  發表于: 2019-08-23 21:40
壓敏電阻 過壓也是擊穿,有電流和線圈形成回路,情況應該會好些
lvpretend
級別: 論壇先鋒
精華主題: 0
發帖數量: 1266 個
工控威望: 1436 點
下載積分: 3703 分
在線時間: 324(小時)
注冊時間: 2015-07-20
最后登錄: 2025-02-25
查看lvpretend的 主題 / 回貼
8樓  發表于: 2019-08-25 08:04
引用
引用第6樓跑步向錢于2019-08-23 20:37發表的  :
請教路過高人如果我用壓敏電阻是不是會比二極管效果要好呢?也就是說我用壓敏電阻是不是就不會產生釋放延時現象?

電磁閥有電感,會存儲電能,斷電后電感釋放能量,電流不能突變,通過二極管續流,電流有個衰減過程,二極管、線圈電阻都是負載,負載越輕衰減時間越長。
使用壓敏電阻會極大改善延遲時間。壓敏電阻電壓選擇根據你系統能忍受的過壓尖峰來確定,一般來說,比如24VDC電磁閥,用39V左右壓敏電阻就可以得到兼顧的效果。33V,47V都可以試一下效果,電壓等級越過,衰減時間越短。
nightblueblu
道阻且長,窮且益堅。
級別: 論壇先鋒
精華主題: 0
發帖數量: 1039 個
工控威望: 1862 點
下載積分: 291 分
在線時間: 1151(小時)
注冊時間: 2017-02-09
最后登錄: 2025-05-27
查看nightblueblu的 主題 / 回貼
9樓  發表于: 2019-08-26 11:50
二極管再串個電阻
Your happiness is everything.
lch8478
級別: 略有小成
精華主題: 0
發帖數量: 330 個
工控威望: 428 點
下載積分: 1278 分
在線時間: 273(小時)
注冊時間: 2016-07-13
最后登錄: 2025-05-25
查看lch8478的 主題 / 回貼
10樓  發表于: 2019-08-26 14:27
引用
引用第6樓跑步向錢于2019-08-23 20:37發表的  :
請教路過高人如果我用壓敏電阻是不是會比二極管效果要好呢?也就是說我用壓敏電阻是不是就不會產生釋放延時現象?

Festo的閥島線圈就用的TVS,就是壓敏電阻
