樓主  發表于: 2019-08-02 10:10
描述：驅動器接線
圖片：
這兩天這個問題把我搞得頭暈?zāi)X脹，我也不是什么電氣小白，也算是個老手了，今天載在這個驅動器上面了，廢話不多說，上圖，各位大佬也幫我看看！

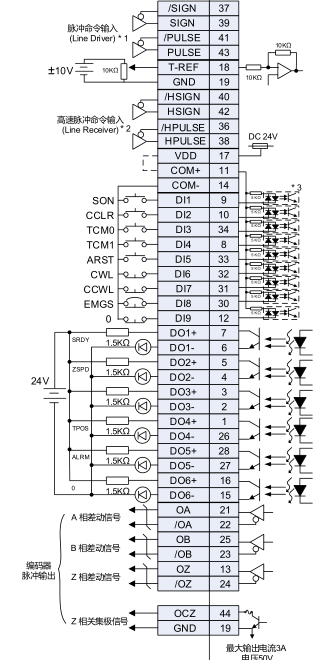

驅動器我接了 36，38，40，42高速脈沖輸入口到CNC2000X通道，11接外部供電24V，14、9腳接外部供電24V電源的0V，19腳按說明接的CNC2000 5V的GND。
驅動器參數P2-08=10復位后再設置的，P2-15~P2-17全部設成0，把正反轉限制和急停都屏蔽了，P1-00=1002，P1-01=00，其他參數都是默認參數。用驅動器是可以動的。
shuai3982
二十歲到三十歲這段時間，是人生中艱苦的一段歲月——承擔著漸長
級別: 論壇先鋒
精華主題: 0
發帖數量: 868 個
工控威望: 1029 點
下載積分: 15632 分
在線時間: 342(小時)
注冊時間: 2010-07-16
最后登錄: 2025-04-06
查看shuai3982的 主題 / 回貼
1樓  發表于: 2019-08-02 10:55
按你接的沒有問題吖，配臺達NC200 系統嗎？？
總線伺服系統成套機械電氣解決方案
成套機械控制系統解決方案
為客戶定制化二次開發，支持導圖、掃碼、仿真功能比寶元、新代、華中、廣數強大！！
聯系 13929989382 賀涵琛
fengliushen@
級別: 探索解密
精華主題: 0
發帖數量: 32 個
工控威望: 130 點
下載積分: 638 分
在線時間: 13(小時)
注冊時間: 2017-08-30
最后登錄: 2020-12-26
查看fengliushen@的 主題 / 回貼
2樓  發表于: 2019-08-02 11:09
配的CNC2000的控制卡
fengliushen@
級別: 探索解密
精華主題: 0
發帖數量: 32 個
工控威望: 130 點
下載積分: 638 分
在線時間: 13(小時)
注冊時間: 2017-08-30
最后登錄: 2020-12-26
查看fengliushen@的 主題 / 回貼
3樓  發表于: 2019-08-02 11:10
引用
引用第1樓shuai3982于2019-08-02 10:55發表的  :
按你接的沒有問題吖，配臺達NC200 系統嗎？？

配的CNC2000控制卡
wxh0734
級別: 論壇版主

精華主題: 5 篇
發帖數量: 669 個
工控威望: 2697 點
下載積分: 4799 分
在線時間: 1457(小時)
注冊時間: 2006-12-04
最后登錄: 2022-12-04
查看wxh0734的 主題 / 回貼
4樓  發表于: 2019-08-03 21:02
接37，39，41，43
樓主留言：
那是低速接口，這個跟接哪個接口沒關系，只要參數選擇的端口跟實際接的接口一致就行了
wangnaizhi
級別: 工控俠客
精華主題: 0
發帖數量: 1295 個
工控威望: 2001 點
下載積分: 903 分
在線時間: 978(小時)
注冊時間: 2015-08-31
最后登錄: 2025-05-17
查看wangnaizhi的 主題 / 回貼
5樓  發表于: 2019-08-05 17:40
你準備怎么用  準備接哪些信號
樓主留言：
額。。我標題上面說了接了哪些信號和設置了哪些參數，現在問題是動不起來
wangnaizhi
級別: 工控俠客
精華主題: 0
發帖數量: 1295 個
工控威望: 2001 點
下載積分: 903 分
在線時間: 978(小時)
注冊時間: 2015-08-31
最后登錄: 2025-05-17
查看wangnaizhi的 主題 / 回貼
6樓  發表于: 2019-08-06 10:00
查一下手冊 你的脈沖輸出是不是高速脈沖  感覺應該是你的接線和你實際的不符合   我之前也結果運動控制器 P1-00設置的沒有變動就是0002  然后當時是將脈沖和方向共陽5V  負的接脈沖和方向 是可以動的  具體的你確定一下你的硬件  輸出的脈沖是什么樣子的脈沖信號  是差動的還是集電極的  剛剛百度查了一下 你的卡脈沖輸出是集電極的根本就不是高速脈沖
樓主留言：
另外一個通道接的松下高速接口，一點問題沒有呀
wangnaizhi
級別: 工控俠客
精華主題: 0
發帖數量: 1295 個
工控威望: 2001 點
下載積分: 903 分
在線時間: 978(小時)
注冊時間: 2015-08-31
最后登錄: 2025-05-17
查看wangnaizhi的 主題 / 回貼
7樓  發表于: 2019-08-06 13:26
看說明書吧  你看你的CNC2000的脈沖輸出能力是多少  還要臺達的這個脈沖端口脈沖接收能力是多少  就能明白了
zhuangpj37
級別: 略有小成
精華主題: 0
發帖數量: 66 個
工控威望: 348 點
下載積分: 448 分
在線時間: 482(小時)
注冊時間: 2008-04-03
最后登錄: 2025-05-17
查看zhuangpj37的 主題 / 回貼
8樓  發表于: 2019-08-07 17:38
要看控制卡脈沖輸出信號是差動還是集電集的，集電極的就要接37，39，41，43
