故障現象：使用泓格數據采集器專用測試軟件”DCON Utility”，顯示通訊不上。

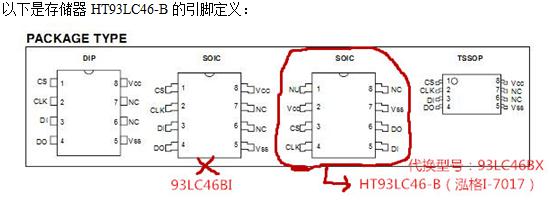

估計是存儲器HT93LC46-B的問題（代換：93LC46BX，但不能用93LC46BI代換，因為引腳定義不一樣），手上剛好有一臺完好的I-7017，試對調存儲器HT93LC46-B，故障排除，
因存儲器上存儲有單片機系統程序，在更換新的存儲器前，還必須從完好的I-7017上拆除存儲器芯片HT93LC46-B，然后使用燒寫器上傳程序，再寫入新的空白存儲器上。
以下是燒寫過程：
1、    下載、安裝燒寫器軟件，Pony Prog2000，
2、    準備好93C燒寫器，燒寫93C的PID座是8腳，對應上圖第一個集成塊的封裝，可以直接插上IC，但存儲器HT93LC46-B對應是上圖第3個集成塊，引腳排列不一樣，所以要改變接線，以下是燒寫器與存儲器HT93LC46-B的連接圖，用細導線直接焊上（共6根線）。
燒寫器PID座 8腳（電源+5V）————芯片2腳（VCC）
燒寫器PID座 5腳（電源0V）————芯片7腳（VSS）
燒寫器PID座 1腳（CS片選）————芯片3腳（CS）
燒寫器PID 座2腳（CLK時鐘）————芯片4腳（CLK）
燒寫器PID 座3腳（DI數據輸入）————芯片5腳（DI）
燒寫器PID 座4腳（DO數據輸出）————芯片6腳（DO）


3、    打開燒寫軟件，桌面雙擊“Pony Prog2000”圖標，點擊讀器件“ ”圖標，程序上傳完成，保存。
4、    斷電、焊下完好的存儲器HT93LC46-B，焊上空白的存儲器HT93LC46-B，點擊寫器件“ ”圖標，程序下載完成。
5、    燒寫好后，存儲器HT93LC46-B焊回電路板。

先后維修4臺泓格I-7017數據采集器，全部損壞存儲器HT93LC46-B，估計是泓格數據采集器的通病。
