工控人家園 綜合討論 維修一臺歐姆龍CJ系列PLC模擬量輸出模塊：CJ1W-DA041

liu1980

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 367 個
工控威望: 577 點
下載積分: 1023 分
在線時間: 986(小時)
注冊時間: 2010-08-11
最后登錄: 2025-03-19
查看liu1980的主題 / 回貼

樓主發表于: 2014-04-07 16:17

只看樓主 | 小中大

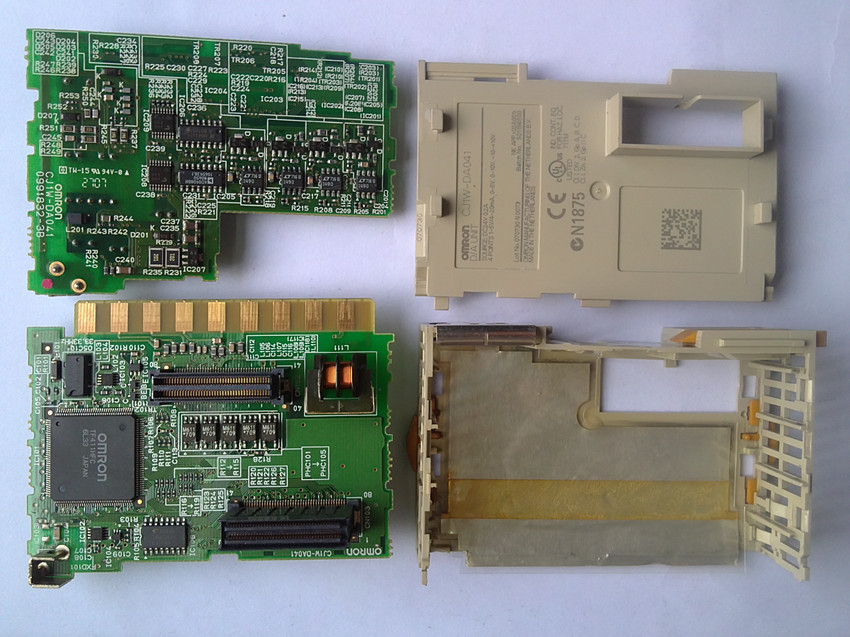

圖片：

故障現象：模擬量模塊CJ1W-DA041輸出4路4-20mA電流，其中2、3通道正常，1、4通道沒有電流輸出。

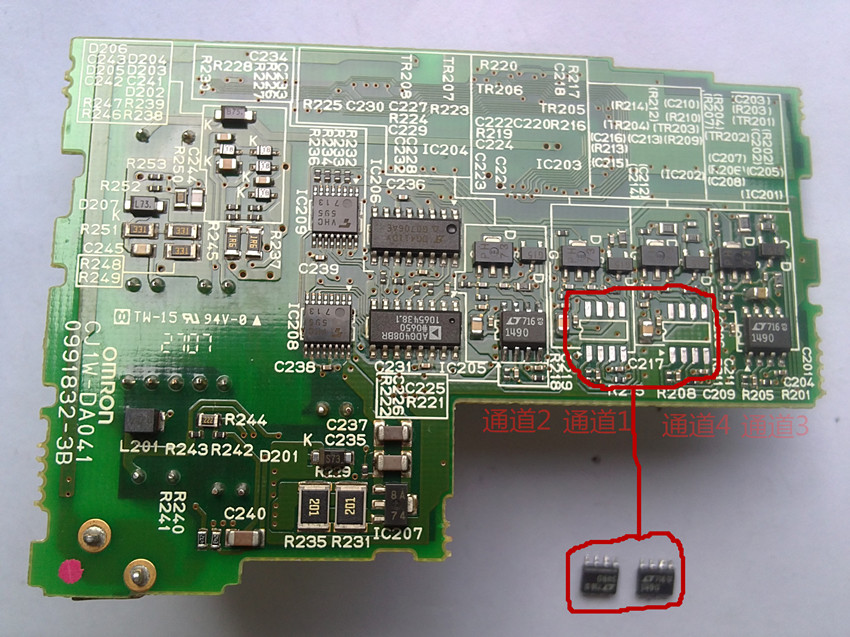

分析電路，此4路電流輸出分別使用了4個集成塊LT1490進行D/A轉換，先測量1、4通道上集成塊LT1490上的外部元件，三極管、電阻均沒有發現問題，懷疑第1、4通道上的集成塊LT1490損壞，因手上沒有備件，試采用對調的方法判斷，將1通道上的集成塊LT1490換到2通道，2通道的集成塊LT1490換到1通道，結果，1通道電流輸出正常，2通道沒有電流輸出，從而判斷1通道是集成塊LT1490故障，用同樣的方法，判斷4通道也是LT1490損壞，新購買2個LT1490，更換，故障排除。
