xcaq123
工業自動化
級別: 略有小成
精華主題: 0
發帖數量: 243 個
工控威望: 431 點
下載積分: 9877 分
在線時間: 344(小時)
注冊時間: 2009-03-06
最后登錄: 2025-06-07
查看xcaq123的 主題 / 回貼
樓主  發表于: 2013-08-30 09:59
圖片:
圖片:

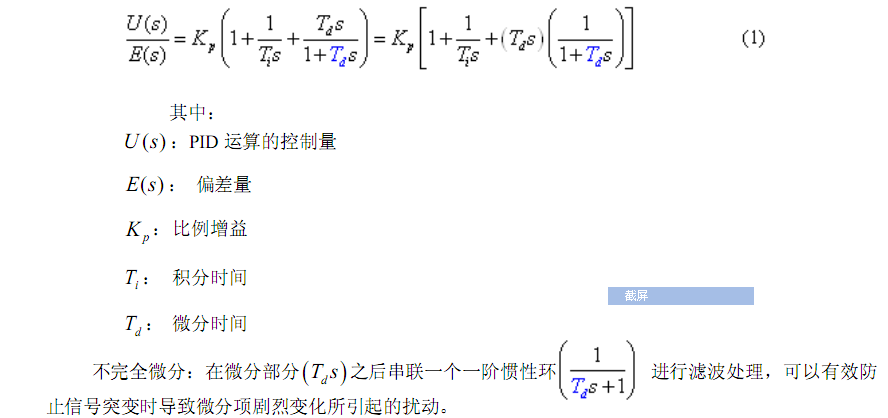

眾所周知,用西門子小型PLC S7-200  PID指令只能實現最多8個PID控制回路,而且控制效果用過的人都知道,大部分人都覺得控制效果一般般,甚至在某些場合很差。
但是S7200在工控行業使用亦非常廣泛,它的大部分功能還是讓大家非常喜歡。腫么辦???
其實如果要想用S7200實現更多路數或者說是無限路數、更穩定準確的PID也未嘗不可,我們可以利用一些先進(或者說是改進型)的PID計算公式來編程實現,編程
一個我們需要的PID子程序,就可以在程序當中無限制的調用了,而且可以根據你的實際需求來修改,最終達到你的控制要求。當然,生成一個PID指令庫的話使用就更方便了,
可以在任何項目中隨意調用
xuyifu
級別: 略有小成
精華主題: 0
發帖數量: 119 個
工控威望: 262 點
下載積分: 1305 分
在線時間: 134(小時)
注冊時間: 2013-08-13
最后登錄: 2018-04-28
查看xuyifu的 主題 / 回貼
1樓  發表于: 2013-08-30 10:04
自己做一個PID 運算的庫,難度很大吧,主要是運算公式難搞定。
云舒云卷
級別: 略有小成
精華主題: 0
發帖數量: 99 個
工控威望: 250 點
下載積分: 1746 分
在線時間: 14(小時)
注冊時間: 2013-08-09
最后登錄: 2015-04-02
查看云舒云卷的 主題 / 回貼
2樓  發表于: 2013-08-30 10:04
樓主該去西門子專區
twatson
級別: 略有小成
精華主題: 0
發帖數量: 193 個
工控威望: 386 點
下載積分: 2035 分
在線時間: 427(小時)
注冊時間: 2012-03-26
最后登錄: 2025-06-10
查看twatson的 主題 / 回貼
3樓  發表于: 2013-08-30 10:07
請參看http://www.hdlfc.cn/read.php?tid=1433350&page=1#1475231,這個思路不錯的,其實PI調節沒那么復雜,我們在熱軋軋機的液壓位置控制中使用的自定義程序跟這個類似。
xcaq123
工業自動化
級別: 略有小成
精華主題: 0
發帖數量: 243 個
工控威望: 431 點
下載積分: 9877 分
在線時間: 344(小時)
注冊時間: 2009-03-06
最后登錄: 2025-06-07
查看xcaq123的 主題 / 回貼
4樓  發表于: 2013-08-30 14:14

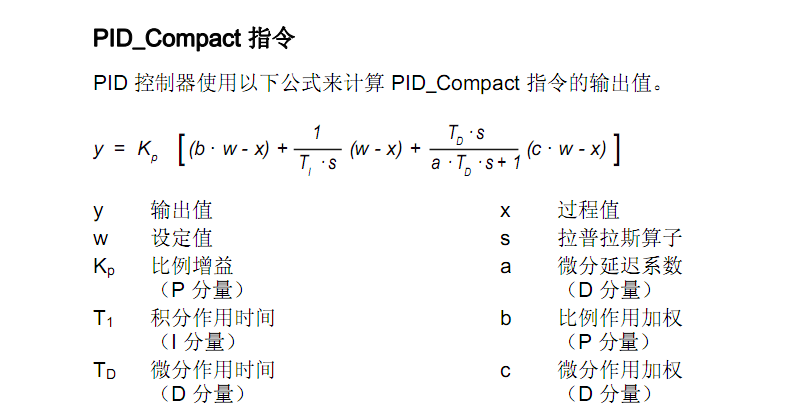

描述:S71200 PID算法公式
圖片:
描述:和利時 LE PID算法公式
圖片:
3樓的這位兄弟給的這個PID算法是最典型,但是也是最原始的,一般的應用是沒有問題的,但是要求高一點就不行了,西門子S71200 和利時LE PLC PID指令的算法都采用不完全微分PID算法
[ 此帖被xcaq123在2013-08-30 14:24重新編輯 ]
huoshi
為所當為
級別: 網絡英雄

精華主題: 0
發帖數量: 2600 個
工控威望: 21442 點
下載積分: 17099 分
在線時間: 2777(小時)
注冊時間: 2010-12-27
最后登錄: 2025-06-10
查看huoshi的 主題 / 回貼
5樓  發表于: 2013-08-31 09:23
謝謝老師我想指導你這個庫是咋寫出來的能分享一下嗎?謝謝!!!
