樓主發表于: 2013-07-11 15:42

只看樓主 | 小中大

圖片：

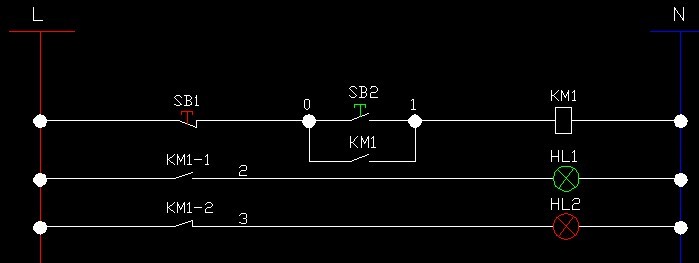

小弟是新手，上次做了個例子沒有做的好，這次又重新畫了一下，控制要求如下:用一個常開啟動按鈕和常閉停止按鈕，還有啟動和停止分別對應的指示燈，通過它們來控制一個交流接觸器的啟動停止。接觸器主觸點通過單相220V，線圈是220V，接觸器附帶一對常開和一對常閉觸點。如果按下圖我畫的就還差一對常開觸點，因?yàn)樽枣i和啟動提示燈都需要用到接觸器的常開，請問能不能把主觸點還有一個點沒有用的當作常開觸點來接線？謝謝前輩指點我的圖紙。

lichenhui333

只有搞不定的人，沒有搞不定的事。

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 566 個
工控威望: 4091 點
下載積分: 7994 分
在線時間: 506(小時)
注冊時間: 2010-12-21
最后登錄: 2020-12-14
查看lichenhui333的主題 / 回貼

1樓發表于: 2013-07-11 15:56

只看該作者 | 小中大

一組常開就夠用的了，把圖上2接到1的位置，不就省了一組常開

葉落而有思

尋找PLC編程兼職，番禺市橋附近

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 160 個
工控威望: 235 點
下載積分: 497 分
在線時間: 59(小時)
注冊時間: 2009-10-16
最后登錄: 2021-05-21
查看葉落而有思的主題 / 回貼

2樓發表于: 2013-07-11 16:57

只看該作者 | 小中大

真是不明白你們是怎么學的

lzzqh8

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 264 個
工控威望: 429 點
下載積分: 69389 分
在線時間: 265(小時)
注冊時間: 2011-05-25
最后登錄: 2025-04-23
查看lzzqh8的主題 / 回貼

3樓發表于: 2013-07-11 17:29

只看該作者 | 小中大

啟動指示燈HL1接線圈KM1

sjm213

有小知識，無大學問。

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 7 篇
發帖數量: 5291 個
工控威望: 7517 點
下載積分: 160937 分
在線時間: 3234(小時)
注冊時間: 2007-11-21
最后登錄: 2025-06-05
查看sjm213的主題 / 回貼

4樓發表于: 2013-07-11 22:25

只看該作者 | 小中大

可以，再不夠還可以增加輔助觸頭

木皮

學海無涯

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 485 個
工控威望: 742 點
下載積分: 16520 分
在線時間: 243(小時)
注冊時間: 2012-06-17
最后登錄: 2021-06-06
查看木皮的主題 / 回貼

5樓發表于: 2013-07-12 08:59

只看該作者 | 小中大

運行指示可以跟線圈并聯。
