工控人家園 綜合討論 求教315-2DP的PLC的DP 總線方面問題

qq593276766

專業制造銅、鋁箔焊機，歐式、美式箱變，高低壓電柜，自動化設備

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 515 個
工控威望: 754 點
下載積分: 1653 分
在線時間: 724(小時)
注冊時間: 2010-07-23
最后登錄: 2024-09-22
查看qq593276766的主題 / 回貼

樓主發表于: 2011-05-15 10:49

只看樓主 | 小中大

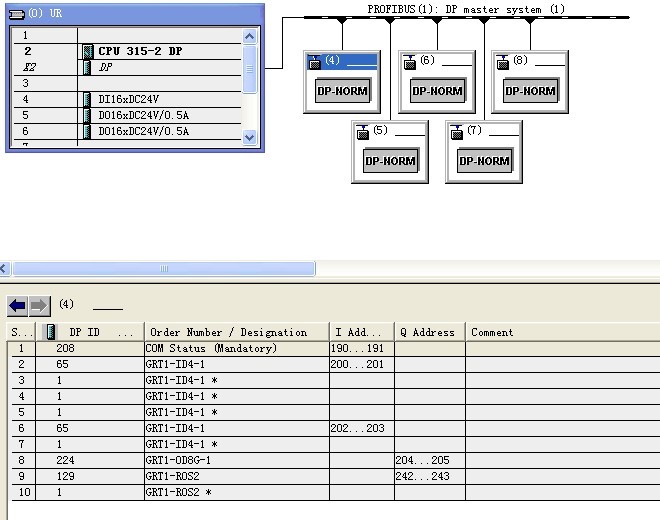

我有個西門子S7-300 315-2DP的PLC用DP 總線帶了四個OMRON的GRT1模塊做為從站，GRT1 的GSD文件我已安裝，我在硬件組態中看到OMRON的GRT1模塊的地址其中有

開始地址是２００，結束地址是２０１。但我交叉參數連接表中看不到有關２００．Ｘ，２０１．Ｘ，ＱＢ２００，ＱＷ２００和ＱＤ２００的的信息，本人想知道該程序是怎么控制１９

０．Ｘ，１９１．Ｘ，ＱＢ１９０，ＱＷ１９０和ＱＤ１９０的狀態，在那里能找到相關的程序．

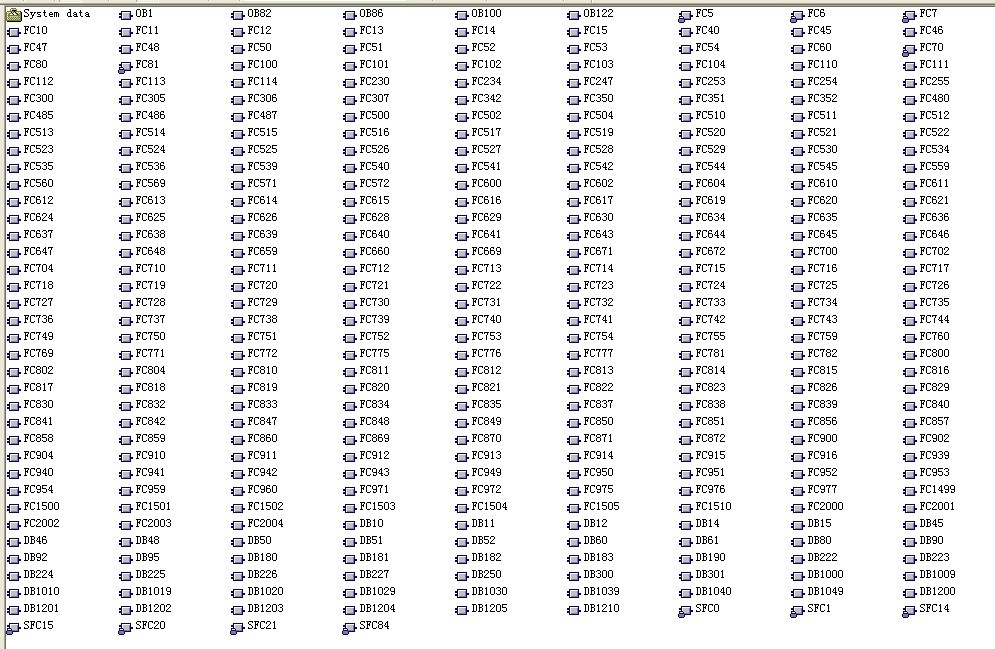

以下我把程序上傳到這里，請各位前輩多多指導下晚輩，先謝謝您！

Candy20110512.rar (527 K) 下载次数:12

OMRON_GRT1-PRT-GSD.rar (7 K) 下载次数:13

[ 此帖被qq593276766在2011-05-15 11:04重新編輯 ]

qq593276766

專業制造銅、鋁箔焊機，歐式、美式箱變，高低壓電柜，自動化設備

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 515 個
工控威望: 754 點
下載積分: 1653 分
在線時間: 724(小時)
注冊時間: 2010-07-23
最后登錄: 2024-09-22
查看qq593276766的主題 / 回貼

1樓發表于: 2011-05-15 23:06

只看該作者 | 小中大

終于明白了，

地址放到對應號碼的M上了，比如IW190--》MW190，在OB1程序里面，打開一看就能找到了
L   PIW        200
T   MW        200
L   MW        204
T   PQW      204，

也就是誰使用了MW200的內容，誰的信息傳給MW204，都是以BOOL的形式來讀取與寫入的，應該是這樣的吧
