PLC輸出繼電器、晶體管、雙向可控硅的端子:COM與Y，哪一個接進火線？這有沒有什么規則？

[img]Http://www.hdlfc.cn/attachment/Mon_2311/18_25997_2865e2881f154e3.jpG[/img]

雪花飄飄

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 2626 個
工控威望: 2052 點
下載積分: 6763 分
在線時間: 3552(小時)
注冊時間: 2007-09-03
最后登錄: 2025-05-15
查看雪花飄飄的主題 / 回貼

1樓發表于: 2008-02-23 13:15

只看該作者 | 小中大

晶體管輸出型只能外接直流電源。
而繼電器和雙向可控硅外接交流電源。
好像沒有哪個接火線之說吧。一般都是COM接零線。這只是我個人的理解。不知對不對。

再見理想

雖然時間很遙遠，但從未停止過。

級別: VIP會員

發送短信
加為好友

精華主題: 1 篇
發帖數量: 1557 個
工控威望: 1438 點
下載積分: 22806 分
在線時間: 816(小時)
注冊時間: 2007-12-26
最后登錄: 2024-05-05
查看再見理想的主題 / 回貼

2樓發表于: 2008-02-23 18:24

只看該作者 | 小中大

圖片：

引用
引用第1樓雪花飄飄于2008-02-23 13:15發表的 :
晶體管輸出型只能外接直流電源。
而繼電器和雙向可控硅外接交流電源。
好像沒有哪個接火線之說吧。一般都是COM接零線。這只是我個人的理解。不知對不對。

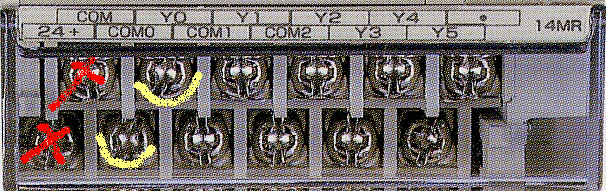

是我沒有說清楚，圖中的紅叉不算。那兩個黃色標記的是輸出端的COM0，另一個是Y0。如果要用這兩個端子控制一電磁繼電器你會怎么接線？

[img]Http://www.hdlfc.cn/attachment/Mon_2311/18_25997_2865e2881f154e3.jpG[/img]

taipi-k

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1015 個
工控威望: 460 點
下載積分: 1731 分
在線時間: 70(小時)
注冊時間: 2007-09-08
最后登錄: 2024-01-05
查看taipi-k的主題 / 回貼

3樓發表于: 2008-02-23 19:37

只看該作者 | 小中大

我是初級技工。

┏^ǒ^*★*^ǒ^*☆*^ǒ^*★*^ǒ^*☆*^ǒ^★*^ǒ*^^★*^ǒ┓
┃╭の╮┏┯┓┏┯┓ ┏┯┓┏┯┓┏┯┓ ╭の╮┃＊
┃ ╲╱ 工┠控Lǒ の人の家┨┠園┨ ╲╱　┃＊
┃┗戀┛┗┷┛┗┷┛ ┗┷┛ ┗┷┛┗┷┛┗戀┛┃＊
┗^ǒ^*★*^ǒ^*☆*^ǒ^*★*^ǒ^*☆*^ǒ^★*^ǒ^★★*^ǒ┛

killking998

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 927 個
工控威望: 7400 點
下載積分: 17389 分
在線時間: 1713(小時)
注冊時間: 2007-08-07
最后登錄: 2024-06-24
查看killking998的主題 / 回貼

4樓發表于: 2008-02-23 19:38

只看該作者 | 小中大

COM0是Y0的公共端COM1是Y1的公共端COM2是Y2,Y3,Y4,Y5的公共端
MR是繼電器輸出的

再見理想

雖然時間很遙遠，但從未停止過。

級別: VIP會員

發送短信
加為好友

精華主題: 1 篇
發帖數量: 1557 個
工控威望: 1438 點
下載積分: 22806 分
在線時間: 816(小時)
注冊時間: 2007-12-26
最后登錄: 2024-05-05
查看再見理想的主題 / 回貼

5樓發表于: 2008-02-23 23:04

只看該作者 | 小中大

謝謝各位~~！

我總是麻煩大家~！
十分感謝~~！

[img]Http://www.hdlfc.cn/attachment/Mon_2311/18_25997_2865e2881f154e3.jpG[/img]

sjm213

有小知識，無大學問。

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 7 篇
發帖數量: 5291 個
工控威望: 7517 點
下載積分: 160997 分
在線時間: 3235(小時)
注冊時間: 2007-11-21
最后登錄: 2025-06-09
查看sjm213的主題 / 回貼

6樓發表于: 2008-02-24 10:26

只看該作者 | 小中大

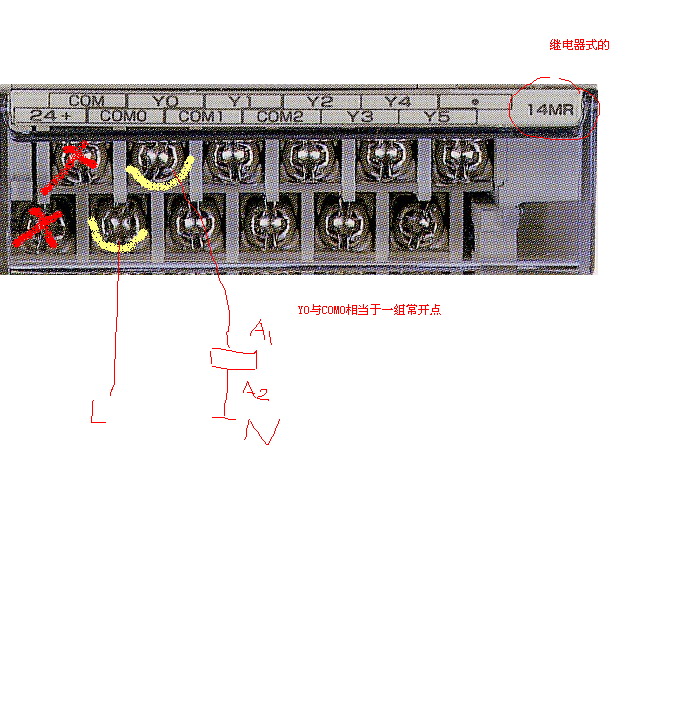

COM接火線，這樣繼電器在沒有信號輸出時線圈兩端是沒有電壓的，相對安全
